Камера определения температуры воспламенения провода для электрических кабелей под огнем подготовляет целостность цепи

Камера определения температуры воспламенения провода для электрических кабелей под условиями огня обходит вокруг целостность

Стандарты

IEC 60331-21

Тесты для электрических кабелей под условиями огня - целостностью цепи - часть 21: Процедуры и требования - привязывает расклассифицированного напряжения тока до и включения 0,6/1,0 kV

Спецификация

2. Принцип проектирования машины кабеля и теста сгорания целостности кабельной линии связи:

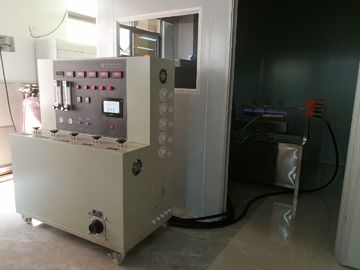

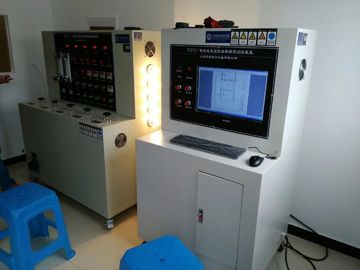

Тестер огня кабеля и целостности кабеля разделен в 3 части: коробка сгорания, рамка сгорания, и распределительный ящик, которая индивидуально передвижная. Каждый прибор оборудован с рицинусами на дне для легких движения и санобработки. Прибор используемый для кабелей и кабели который требуют линии целостности при использовании пламени с температурой меньше чем 750 ° c (контроль тепловой мощности) для индивидуального теста огня

Параметры машины кабеля и теста сгорания целостности кабельной линии связи технические:

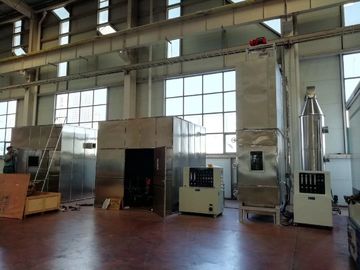

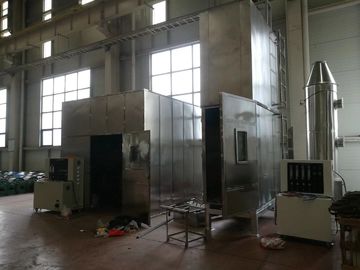

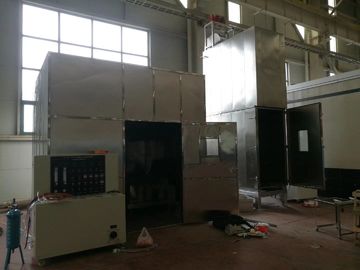

1. Дизайн камеры сгорания

Оно зафиксировано к кронштейну утюга угла с соответствующим материалом для того чтобы сформировать всю кубическую камеру сгорания.

Камера сгорания: внутренние размеры: метры итога 27 3M x 3M x 3M кубические.

Могут быть структура кирпичной стены или структура стальной пластины, выбранная клиентами

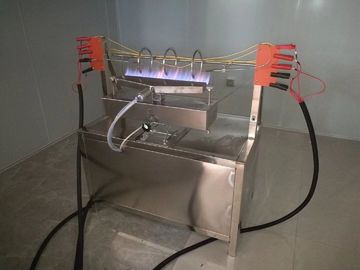

2. Держатель образца: Образец состоит из 2 или 3 поддержек кольца металла с внутренним диаметром приблизительно 150 mm.

3. Горя прибор:

(1) паяльная лампа: Газовая горелка пропана с номинальной длиной 500 mm и ширины 15 mm для сопла со смесителем venturi.

(2) измеритель прокачки: метр воздушных потоков: 80L/min, измеритель прокачки пропана: 5L/min

(3) состав системы управления паяльной лампы: клапан давления регулируя, пьезоэлектрический инициатор воспламенения, прибор flameout, термопара контроля температуры,

Источник газа (имеемый вашей компанией), прибор зажигания, газопровод, измеритель прокачки, смеситель venturi,

Паяльная лампа, шариковый клапан, авиалиния, обжатый баллон для сжатого воздуха (имеемый вашей компанией)

(4) таймер: 0~99.99s/m/h может быть установило произвольно

(5) прибор зажигания: для автоматического зажигания

(6) регулятор температуры: состоит из 2 разделов контроля температуры,

Диапазон температур: 0~1000°C может быть установило произвольно.

4. линия нагрузка:

(1) трансформатор теста: (2) напряжение тока теста 3000VA 3: AC1000V

(3) течение теста: 3A

Что разные виды привязывать?
Кабели главным образом использованы для того чтобы снести сигналы электрических и радиосвязей. Различные типы кабелей, включая кабель пары, коаксиальный кабель, multi кабель проводника и кабель оптического волокна. Кабель пары имеет 2 одина другого переплетенных кабелями вокруг и главным образом использован к сигналам нося.
