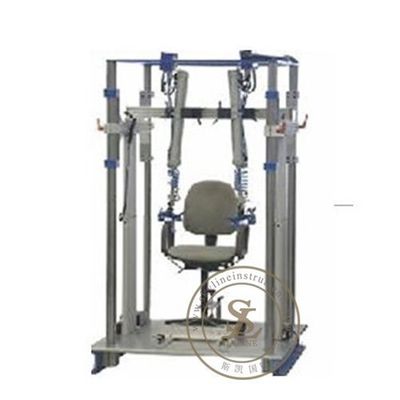

Оборудование для испытаний подлокотника стула БИФМА 5,1 для того чтобы оценить способность Тяг-сопротивления Тармрест на параллельном направлении

Машина испытания подлокотника стула использована для того чтобы оценить способность тяг-сопротивления подлокотника на параллельном направлении, определить свой срок службы при усталостных нагрузках под параллельной прочностью. Исправьте рицинус, установите время, и вытягивающ прочность и время для автоматически переместите.

Технический параметр
размер -1.5м а.басе (в) ×2м (л) ×2м (х)
количество б.Вертикал пост-: высота 2 блоков: 1.5м
Адвокатура-количество к.Кросс: 1 высота блока: регулируемый (приведенный в действие)
применение силы д.Хоризонтал (тест прочности)
-1 систем шкива блока (пневматическое) к нажиму пулл& (силе спесифисе) остаток руки одиночного или множественного стула посадочных мест
- Высота регулируемые 500-1500мм.
- Расстояние минимун хоризантал между шкивом и остатками -30мм руки (регулируемыми).
- Нажим пулл& 1 отметчика времени 1 мельчайшее мельчайший.
применение силы е.Вертикал (тест прочности)
- Смогите использовать такой же шкив для горизонтальной силы но положение под остатками руки для создания вертикальной силы.
- Минимальные вертикальные подлокотник и шкив расстояния будут минута 30 (регулируемая)
Сила с наклоном вниз отметчика времени 1 мельчайшая вертикальная.
сила ф.Хоризонтал (наружная) (тест стойкости)
система -1.Пуллей используя кабель /strap для того чтобы придать горизонтальную силу для 50 000 циклов на остатках руки (сверхмощных).
- Минимальное горизонтальное расстояние между шкивом и подлокотником -30мм (регулируемыми)
- Высота регулируемые 500-1500мм.
число контролем над -6
- Цикл/минута скорости 10-30
сила г.Вертикал (ухудшающаяся) (тест стойкости)
- 1 система шкива используя кабель/ремень, который нужно примениться
Вертикальная сила для цикла 10 000 на тесте руки (сверхмощном)
Расстояние миннимум вертикальное между шкивом и подлокотником -30мм (регулируемыми)
- Фиксибле располагая на платформу (под остатками руки)
- Встречное число -6
- Скорость - 10-30 цикл 1минуте.
цилиндр х.Пнеуматик для того чтобы привестись в действие систему шкива
Тип цилиндра: Двух-действуя цилиндр
Максимальная сила: Ньютон 2000
Требование к подачи воздуха: бар 6 (минимум)
и.Стоппер - задержать основание стула от сползать
панель дж.Контрол
- ВКЛЮЧЕНО-ВЫКЛЮЧЕНО кнопка
- Метр нагрузки дисплея ЛКД, скорость, цикл, время
- Нагрузка воспринимая установку - не перегружен обеспечить мебель под тестом.
- Селектор силы - выбрать силу предопределять для испытывать
- Воздушный регулятор - будет обеспечен воздушный регулятор завершенный с индикатором давления.
особенность к.Сафеты

- Особенность безопасности будет установлена для того чтобы остановить деятельность машины в случае аварийной ситуации или когда потребности возникнут. Это, приводит в стягивании пневматического цилиндра и разгружать образца теста. Безопасно отличать также будет:
- Остановить машину теста в случае теста попробуйте неудачное.

- Защитить машину теста от механического повреждения в терпеть неудачу событии образца теста, и пневматический цилиндр вытянет разгружать образец теста.
- Остановить машину в случае прерванного электропитания.
- Остановить машину теста в конце предопределенного количества циклов/ходов.

• Прочность руки тест-вертикальная - Статик (АНСИ/БИФМА С5.1-2017, статья 12)
• Прочность руки тест-горизонтальная - Статик (АНСИ/БИФМА С5.1-2017, статья 13)
• Прочность руки Тест-горизонтальная - Статик (АНСИ/БИФМА С5.4-2012, статья 9)
• Прочность руки Тест-вертикальная - Статик (АНСИ/БИФМА С5.4-2012, статья 10)
• Тест стойкости руки для множественных блоков места - горизонтальных - Сиклик (АНСИ/БИФМА С5.4-2012, статья 11)
• Тест стойкости руки для множественных блоков места - горизонтальных - Сиклик (АНСИ/БИФМА С5.4-2012, статья 12)

Спекфикатионс

1. Высота 650-780мм подлокотника или определенный
2. Таймер ЛКД, 0.01сек-99.9сек, 1сек-99 второе минуты 99
3. Размер 1200*500*1000мм машины
4. Параллельная сила 100-200льб
5. Дюйм хода 0-24 силы или определенный
6. Счетчик ЛКД, 0-999,999 раз
7. Вес 250кг
8. Сила
9. 1 £, АК220В, 3А

Стандарты

• ЭН1335-3 2009 5,7
• Тест-Циклическ--центр Нагрузк-легкости АНСИ/БИФМА С5.1-2011 11,4 передний угловой
• Стойкость Фоотрест АНСИ/БИФМА С5.1-2011 20 Тест-Вертикальн-циклическая
• Тест стойкости руки АНСИ/БИФМА С5.1-2011 21 - Сиклик
