Тепломер датчика конуса ISO 5660

Конус Calorimeter.pdf
Введение аппаратуры
Тепломер конуса выведен от потребления кислорода прямоугольного образца (100mm×10mm) испытанного Д-р Vytenis Babrauskas на значении радиации жары 100KW/m2.
Тепломер конуса основан на принципе потребления кислорода материального сгорания. Жара выпущенная в 1Kg кислорода о 13.1MJ. Она измеряет отпуск жары материала, времени зажигания, потребления кислорода, продукции CO и СО2, и подачи газа сгорания.
 Тепломер конуса строго соответствует размеру лаборатории, и автоматический блок управления конструированный программным обеспечением теста удобен для потребителя для того чтобы работать. К тому же, он использует компьютер экрана касания 17 дюймов, который полно уступчив с международными стандартами.

Стандарты уступчивые
- Тест реакции огня ISO 5660, скорость тепловыделения, тариф дыма и массовая скорость потерь;
- Определение ASTM E1354 жары и видимый тариф отпуска дыма материалов и продуктов используя тепломер потребления кислорода;
- Сгорание Pt.15 BS 476 и тест строительных материалов, определение структуры скорости тепловыделения продукта;

Технические параметры

Характеристики продукта и применение
тепломер 1.Cone с передвижным шкафом анализа, можно соединиться с большой испытательной системой скорости тепловыделения как ISO 9705, EN 13823 etc, исполнил со стандартами etc. части 15 ISO 5660, ASTM E1354, BS 476 испытывая.

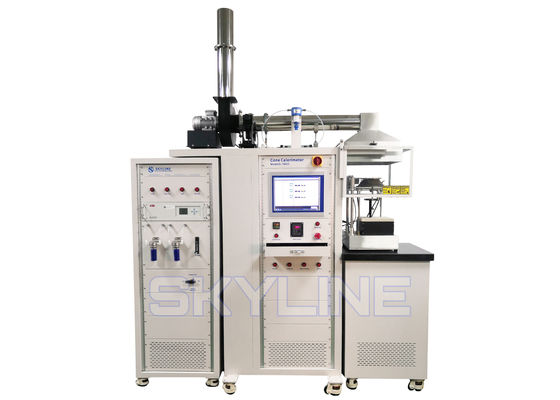

тело теста 2.Integrated и 19 дюймов шкафа анализа, врезанного ПК компьютер экрана касания 15 дюймов, для всего контроля и автоматического испытания.

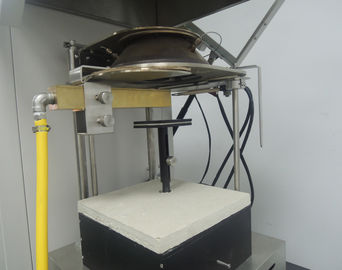

подогреватель 3.Conical расклассифицировал силу 5000W, тепловую мощность 0 | 100kW/m2, используя регулятор температуры PID, пока конус радиации может быть горизонтален или вертикален.
4.Exposed к центральной части поверхности образца 50 x 50mm ряд, радиация в центре отступления нет больше чем 2%.
образец 5.The веся ряд 0 | 3000g; точность: 0.1g.
6.Auto разделило шторку автоматически раскрыло для того чтобы передать радиацию образцу.
Анализатор кислорода 7.ABB EL3020 парамагнитный, используя метод парамагнитного изменения для того чтобы измерить концентрацию кислорода в газе. Ряд концентрации 0-25%.
анализ плотности 8.Smoke используя систему лазера, система состоит из 0.5mW он лазер Ne, главный детектор и вспомогательный детектор.

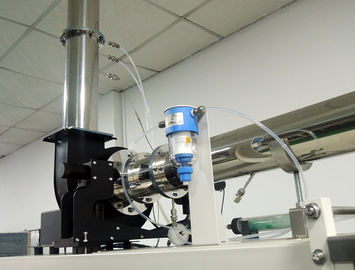

Высасывающая система состоит из вентилятора, крышки собрания дыма, выхлопной трубы и измерителя прокачки плиты отверстия и так далее. Расход потока отработанного вентилятора 0 | 50g/s, точность 0.1g/s.
образец 9.Ring был установлен от дыма собирая клобук на 685 mm, с 12 отверстиями.
расход потока вытыхания 10.The должен быть определен путем измерять разницу в давления с обеих сторон отверстия острого края 350 mm выше вентилятор, внутренний диаметр диеза
плита отверстия края 57mm + 1mm.
Система забора газа 11.ABB SCC-S состоит из насоса забора, фильтра, охлаждаемой ловушки, разрядки сточных водов, водяных фильтров и фильтров СО2;
Портативная система охлаждения воды без потребности для waterworks и трубопровода при использовании метра тепловых потоков (на ISO 5660).
12. откалибрировать ответ всей испытательной системы, польза квадратной раскрывая латунной горелки тарировки, используемая для того чтобы измерить значение коэффициента C-.
система сбора данных 13.The могла записать анализатор кислорода, метр отверстия, термопару и другие аппаратуры выхода.
Применение: Соответствующий для испытывать скорость тепловыделения строительных материалов, рельс, кабельную проводку

Детали продукта тепломера конуса
Имя тепломера конуса выведено от конического подогревателя как использовано Д-р Vytenis Babrauskas для того чтобы проверить образец теста (100mm x 100mm) с потоком до 100kW/m2 для расхода кислорода масштаба стенда его развития. Калориметрическая проба конуса основана на теории что чистые калории сгорания в пропорции к необходимому количеству кислорода для сгорания и произведено 13,1 MJ/kg когда кислород 1kg уничтожен, и излучение жары, время зажигания, потребление кислорода, поколение CO и СО2, и измерена подача воспламененных газов как произведенных от материалов теста.
Стандарты
ASTM: ASTM D6113, ASTM E1354, ASTM E1740, ASTM F1550
BS: BS 476-15
ISO: ISO 5660
EN: EN 45545-2: 2013
GB: 16172:2007 GB/T

Требования к установки
Электрический: 230 вольт номинальных 50 Amps
Температура окружающей среды: Работая 10°C к 35°C
Размеры: Прибор: 1800mm (w) x 900mm x (h) x 2600mm (d)
Поставки газа: Метан, азот, обжатый воздух

Пожалуйста расмотрите видео деятельности тепломера конуса как внизу связь:
https://youtu.be/-U20AJEfArg

Компания Profile.pdf

Как делает тепломер конуса работа?

Конус инструмент огня испытывая основанный на принципе что количество жары выпущенное от горящего образца сразу связано с количеством кислорода уничтоженным во время сгорания. Количество жары материал производит сразу выровняно с суровостью огня, как темпы роста огня.
