Место происхождения: | Китай |
Фирменное наименование: | SKYLINE |
Сертификация: | CE |
Номер модели: | SL833 |
Количество мин заказа: | 1 блок |
---|---|
Цена: | negotiated |
Упаковывая детали: | Случай переклейки |
Время доставки: | 10 рабочих дней |
Условия оплаты: | Т/Т, Л/К, западное соединение, МонейГрам |
Поставка способности: | 1 месяц блока |
Тестер тарифа для отпуска жары: | Испытывая материалы авиации | Стандарт: | ASTM E906, материалы воздушных судн FAA увольняют руководство теста, глава 5 |
---|---|---|---|
источник радиации жары: | 4 штанги топления Glowbars | Температура окружающей среды: | ℃ 10 к ℃ 35 |
Размер: | 760mm (w) x 1850mm x (h) x 850mm (d) | Вес: | 218kg |
Высокий свет: | Камера сгорания ASTM E906,Камера сгорания FAA,Тестер сгорания FAA |

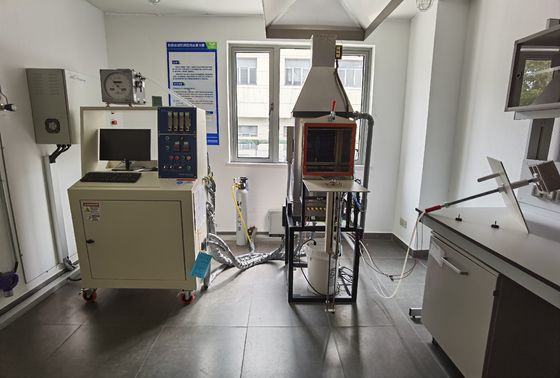

Ⅰ. (Введение)
Этот тестер использован для того чтобы подвергнуть материалы действию кабины воздушных судн внутренние случая излучающие тепловые потоки 35 kW/m2.This определят если материал исполняет с ЗНАЧИТЕЛЬНО 25,853 требованиями [a-1].
Тестер скорости тепловыделения OSU одобренный FAA федерального управления гражданской авиации Соединенных Штатов первоначально был конструирован Смитом государственного университета Огайо в 1972, и позже стал обозначенной FAA аппаратурой теста сгорания для испытывать скорость тепловыделения воздухоплавательных материалов. Стандарты теста ДАЛЕКАЯ часть IV f приложения части 25, аэробус AITM 2,00. 06, Боинг BSS 7322.
Стандарты
ДАЛЕКИЙ метод теста части IV f приложения части 25 для того чтобы определить скорость тепловыделения от материалов кабины, который подвергли действию испепеляющего жара.
Материалы воздушных судн FAA увольняют руководство теста, глава 5;
Отпуск жары тепломера государственного университета BSS 7322 Огайо, определение СТАНДАРТА ПОДДЕРЖКИ СПЕЦИФИКАЦИИ БОИНГА.
Определение метода теста аэробуса AITM 2,0006 отпуска жары и скорость тепловыделения материала воздушных судн.
Метод теста ASTM E906 стандартный для жары и видимые тарифы отпуска дыма для материалов и продуктов.
Ⅱ. (Конфигурации товаров)
A. главный блок
1. Главный блок OSU (1set)
2. Система распределения воздуха (1set)
B. Аксессуар
1. Блок управления (1set)
2. Компьютерная система (1set)
Ⅲ. (Спецификация)
A. главный блок
1. Главный блок OSU (1set)
1) Размеры прибора: 760mm (w) x 1850mm x (h) x 850mm (d)

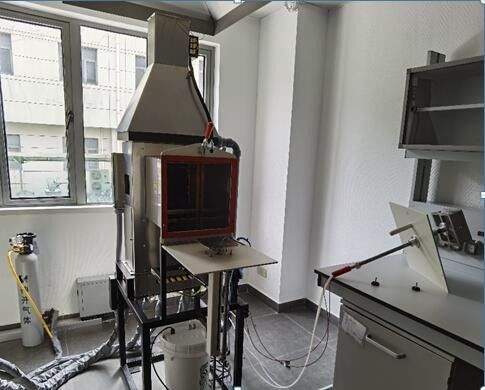

2) Камера теста
- Источник испепеляющего жара и обеспечить что плотность тепловых потоков 35±0.5kW/m2
- Это определит если материал исполняет с ЗНАЧИТЕЛЬНО 25,853 требованиями
- Тип 4 элементов LL кремниевого карбида 508mm 16mm с номинальным сопротивлением 1,4 ома как тепловой источник с коррозионностойким снабжением жилищем нержавеющей стали
- Рефлектор сделанный из нержавеющей стали расположен за элементами
- Перед элементами, усеченная ромбовидная маска, построенная нержавеющей стали, это обеспечивает равномерную плотность тепловых потоков над областью занятой 151 образцом × 151mm вертикальным
- Двойные трансформаторы 110VAC на 5.5kVA обеспечены для отдельного контроля верхних и более низких пар элемента
- Собрание палочки для освещать верхние горелки пилота и тарировки
- Двойные регуляторы мирового лидера для легкости регулировки единообразия тепловых потоков
- Верхний пилот и более низкий пилот (с зажиганием искры) и газовые горелки метана тарировки
- Термостолбик для измерения скорости тепловыделения, с 5 горячими соединениями термопары в камине и 5 холодными соединениями термопары в камере воздуха
3) Держатели образца (1set)
- 2 держателя образца
- Каждый держатель образца изготовлен от нержавеющей стали
2. Система распределения воздуха (1set)
- Температура воздушной среды, который нужно быть 21-24℃
- Воздух на скорости течения 0.043m3/sec или больше
- квадрат-окаимленное круговое отверстие 0.5±0.1mm плиты
- размещенный в круговой трубе с диаметром 38±1mm
- Коллектор подачи воздуха на основании pyramidal раздела будет иметь 48 равномерно размечает отверстия
B. Аксессуар
1. Блок управления (1set)
- Управление расхода потока тарировки
- Более низкое зажигание горелки
- Тепловые потоки тарировки: максвеллметр жары тарировки 2 вода охладила датчики тепловых потоков поставлена для того чтобы измерить плотность тепловых потоков в центре и каждом угле
2. Компьютерная система (1set)
- C.P.U.: Пентиум 4 3,0 GHz или больше
- RAM: 512MB или больше
- HDD: 80GB или больше
- Монитор: 17" LCD или больше
- Принтер: Двигатель лазера
- Программное обеспечение: Windows XP или больше
IV режимные характеристики:
стальная камера теста сгорания 1.Stainless с высокотемпературным стеклянным обзорным иллюминатором;
2. Источник радиации жары 4 штанги топления Glowbars, которая могут обеспечить поток радиации жары 35KW/M2.
3. 2 независимых регулятора температуры PID использованы для нагревая контроля температуры.
4. оборудованный с полностью автоматическим пневматическим прибором движения вперед образца и защищать прибор двери;
5. оборудованный с верхней горелкой и передвижной более низкой горелкой;
6. счетчик- расходомер ротора можно использовать для того чтобы отрегулировать расход потока газа верхних и более низких горелок.
7. оборудованный с передвижными T типа прибором и регулятором потока горелки тарировки;
8. массовый регулятор потока приложен к тарировке температуры термостолбика автоматически.
9. Вод-охлаженный метр потока тепла оборудован с охлаждая режимом для того чтобы измерить поток радиации жары поверхности огня.
10. Прибор контроля температуры воздуха может обеспечить воздух температуры и подачи постоянного для камеры теста.
11. Счетчик- расходомер отверстия использован для того чтобы измерить давление истечения входя в ящик теста.
12. Оборудованный с программным обеспечением системы сбора данных и теста отпуска жары стандартным.
V. (примечания)
1. Гарантия: один год
2. Установка и тренировка инженером
3. Руководства и руководство программного обеспечения
4. Общего назначения: быть обеспеченным пользователем
Требования к VI.Installation
Условия установки
2,1 крытая установка, размер 760mm*1850mm*850mm
2,2 электропитание: 220V60A;
2,3 газ: метан, очищенность 99% или выше;
2,4 вспомогательный газ: газ температуры постоянного и подачи постоянного;
Пожалуйста нажмите на внизу связь для рассмотрения видео- показа как установить образец
https://youtu.be/FFNmyXmYtJM
Как установить толкатель образца
https://youtu.be/FqhM6OvhjsE
Что скорость тепловыделения?
Скорость тепловыделения (HRR) тариф на котором огонь выпускает энергию - это также как сила. HRR измерено в блоках ватт (w), которое равный международного системного блока до один джоуль в секунду
