AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя

AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя

Наименование марки: SKYLINE
Номер модели: SL-S98
Могил: 1
Условия оплаты: Western Union, Moneygram, T/T, L/C, D/A, D/P.
Детальная информация
Место происхождения:
Dongguan, Гуандун
Сертификация:
CE ISO
Режим вращения:
вращение по часовой стрелке, шаговый двигатель точное позиционирование
Источник питания:
AC220V/50Hz
Количество тестовых материалов:
шесть станций
Тестовая скорость:
кнопочный переключатель: 5 ~ 60 раз
количество тестов:
1 ~ 999999 раз можно установить
Время включения:
0 ~ 999,9 секунд (минут) регулируется
Время отключения:
0 ~ 999,9 секунд (минут) регулируется
Скорость вращения:
5 ° ~ 360 ° / с можно установить
Угол поворота:
5 ° ~ 7200 ° можно установить
Количество передач:
Можно установить 1 ~ 10 передач
Упаковывая детали:
деревянный корпус
Выделить:

Тестер выносливости переключателя на шесть станций

,

Машина для испытания на срок службы переключателя переменного тока 220 В / 50 Гц

,

Многостанционный тестер переключателей с точным позиционированием шагового двигателя

Описание продукта
AC220V / 50Hz Индивидуальный многостанционный шестистанционный испытатель на долговечность переключателей
Высококачественный шестистанционный испытатель на долговечность переключателей, разработанный для всестороннего тестирования переключателей по конкурентоспособной цене.
Обзор продукта

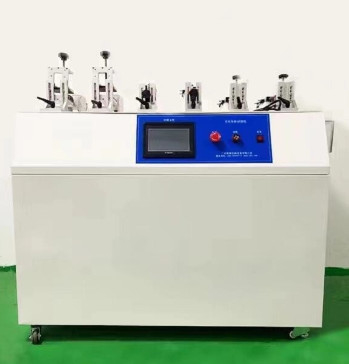

AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя 0
Этот испытатель разработан в соответствии со стандартами GB2099.1, GB17465.1 и GB15092.1 для проверки срока службы переключателей для бытовых и аналогичных применений. При подключении к блоку нагрузки он оценивает электрический срок службы вилок, розеток, соединителей и выключателей приборов. Необходим для контроля качества и инспекции производителями электротехнических аксессуаров и бытовой техники.
Конструкция и эксплуатация
Испытательная машина использует пневматические цилиндры для привода сборочных узлов с зажимными приспособлениями для вилок, создавая возвратно-поступательное линейное движение для выполнения включения/выключения переключателя. Частота и время срабатывания контролируются ПЛК (программируемым контроллером) и интерфейсом сенсорного экрана для простоты эксплуатации и надежной работы.
Технические характеристики
Испытательные станции Шесть станций: станции 1-2 для поворотных переключателей, станции 3-4 для клавишных переключателей, станции 5-6 для кнопочных переключателей
Скорость испытаний Кнопочный переключатель: 5-60 циклов/минуту регулируется; Поворотный переключатель: 1-10 циклов/минуту регулируется
Циклы испытаний 1 - 999 999 циклов программируется
Время включения 0 - 999,9 секунд/минут регулируется
Время отключения 0 - 999,9 секунд/минут регулируется
Скорость вращения 5° - 360°/секунду программируется
Угол поворота 5° - 7200° программируется
Количество передач 1 - 10 передач программируется
Режим вращения Вращение по часовой стрелке с точным позиционированием шагового двигателя
Электропитание AC220V / 50Hz
Рабочая среда Температура: 0-40°C, Относительная влажность: ≤85%, Стабильная среда без вибрации и коррозионного воздуха
Особенности интерфейса управления
Система оснащена интуитивно понятным интерфейсом сенсорного экрана для простой настройки параметров и выбора функций.
Главный экран управления
AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя 1
Тестирование поворотного переключателя (станции 1-2)
AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя 2
  • Счетчик циклов испытаний с программируемыми пределами
  • Настройки интервала времени переключения передач (0-99,9 с)
  • Программирование угла испытания (5°-360°)
  • Настройка количества передач
  • Регулировка скорости вращения (5°-360°/с)
  • Индикатор состояния работы в реальном времени
  • Обнаружение неисправностей с опциями сигнализации
  • Элементы управления запуском/остановкой/очисткой/сбросом сигнализации
  • Подтверждение исходного положения для защиты образца
Тестирование клавишных и кнопочных переключателей (станции 3-6)
AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя 3
  • Подсчет циклов с заданными параметрами
  • Программирование времени включения
  • Регулировка хода (0-50 мм)
  • Настройки времени отключения
  • Регулировка скорости (0-100 мм/с)
  • Мониторинг состояния работы
  • Варианты идентификации неисправностей
  • Полные функции управления
Процедуры эксплуатации
Установка поворотного переключателя
Установите поворотный переключатель в исходное положение, зажмите на правом приспособлении и закрепите поворотную головку с помощью специальной рукоятки.
AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя 4 AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя 5
Установка клавишного/кнопочного переключателя
Надежно установите клавишный или кнопочный переключатель в приспособление и отрегулируйте положение во всех направлениях.
AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя 6 AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя 7
Методология тестирования
  • Установите образец и вручную проверьте нормальную работу включения/выключения
  • Настройте все параметры испытаний в соответствии с требованиями
  • Выберите вариант идентификации в зависимости от потребностей обнаружения качества образца
  • Начните тестирование кнопкой «Пуск», следите за ходом выполнения
  • Автоматическая остановка при заданных циклах или ручная остановка по мере необходимости
  • Отключите питание оборудования после завершения тестирования
AC220В / 50Гц Испытатель на долговечность шестистанционного переключателя с точным позиционированием шагового двигателя 8
Рекомендации по безопасности и техническому обслуживанию
  • Регулярно очищайте прибор для поддержания производительности
  • Избегайте препятствий движущимся частям во время работы
  • Обеспечьте надлежащее заземление корпуса оборудования
