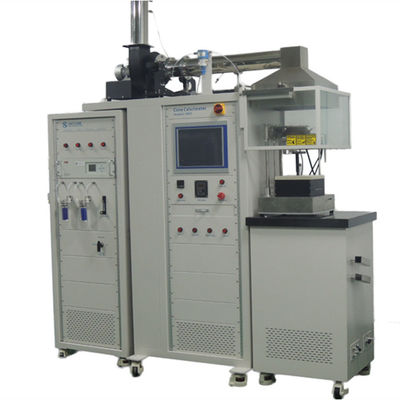

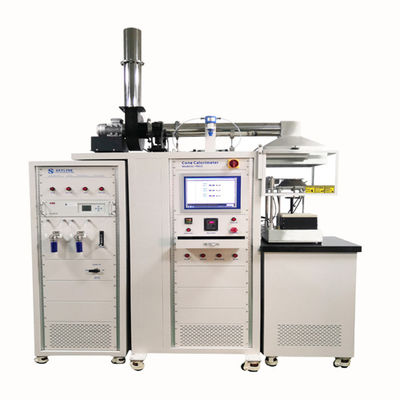

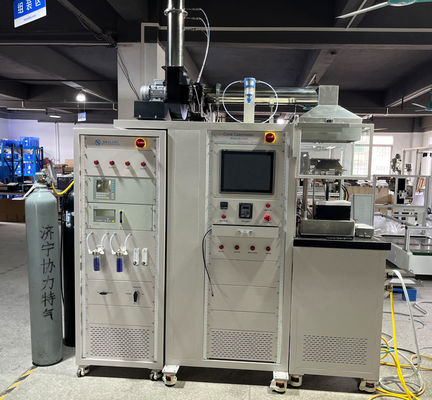

Инструмент анализа ISO5660 Конусный калориметр для выделения тепла


Введение продукта
Конусный калориметр измеряет скорость выделения тепла ((H.R.R.), выделение дыма, время воспламенения, потребление кислорода,выработка окиси углерода и диоксида углерода и скорость потери массы при воздействии образца на ресурс конического нагревателя.

Применение
Данное устройство используется для оценки материалов, подверженных тепловому излучению (типичное излучение 25, 35, 50 КВт/м2), зажигаемому электрическим устройством зажигания искрой.и затем измерить скорость высвобождения тепла материала, скорость потока дымовых газов и коэффициент C, время зажигания и времени гашения образца, общее потребление кислорода, общее производство дыма, скорость потери массы, общее высвобождение тепла,эффективное тепло сгорания, выработки углекислого газа и выработки окиси углерода.

Технические параметры

Особенности продукта и применение
1. Конусный калориметр с подвижным шкафчиком для анализа, может быть подключен к системе испытаний высокой скорости высвобождения тепла, такой как ISO 9705, EN 13823 и т. д., соответствующей ISO 5660, ASTM E1354, BS 476 Часть 15 и т. д.стандарты испытаний.
2Интегрированное испытательное тело и 19 дюймовый кабинет анализа, встроенный ПК 15 дюймовый компьютер с сенсорным экраном, для всего управления и автоматического тестирования.
3Конический нагреватель номинальной мощностью 5000 Вт, тепловой выброс 0 ~ 100 кВт/м2, с использованием PID контроллера температуры, в то время как радиационный конус может быть горизонтальным или вертикальным.
4При воздействии на центральную часть поверхности образца в диапазоне 50 x 50 мм излучение в центре отклонения не превышает 2%.
5- диапазон взвешивания пробы 0 ~ 3000 г; точность: 0,1 г.
6Автоматическая разделённая затвора автоматически открывается для передачи излучения образцу.
7.ABB EL3020 Парамагнитный анализатор кислорода, использующий метод парамагнитного изменения для измерения концентрации кислорода в газе. Диапазон концентрации 0-25%.
8Анализ плотности дыма с использованием лазерной системы, система состоит из лазера He Ne мощностью 0,5 мВт, главного детектора и вспомогательного детектора.
Выхлопная система состоит из вентилятора, крышки для сбора дыма, выхлопной трубы и счетчика потока отверстия и т. Д. Поток выхлопного вентилятора 0 ~ 50 г / с, точность 0,1 г / с.
9- кольцевые образцы были установлены с дымозаборной крышки высотой 685 мм, с 12 отверстиями.
10Скорость потока выхлопных газов должна быть определена путем измерения разницы давления по обе стороны отверстия острых краев на 350 мм выше вентилятора, внутреннего диаметра острых краев.
Крайная отверстия пластины 57 мм + 1 мм.
11Система отбора проб газа ABB SCC-S включает в себя насос для отбора проб, фильтр, холодную ловушку, сброс сточных вод, фильтры воды и фильтры CO2;
Портативная система охлаждения воды без необходимости водоснабжения и сантехники при использовании тепловизора (для ISO 5660).
12Для калибровки реакции всей системы испытаний применение латунного калибровочного горелки с квадратным открытием, используемого для измерения значения коэффициента C.
13Система сбора данных может записывать выход анализатора кислорода, диаметра отверстия, термопары и других приборов.
Применение: Подходит для испытания скорости высвобождения тепла строительных материалов, железных дорог, проводов

Подробная информация о продукте конусового калориметра
Название "Конный калориметр" происходит от конического нагревателя, используемого д-ромVytenis Babrauskas для осмотра образца испытания (100 мм х 100 мм с потоком до 100 кВт/м2 для скалы скалы кислорода истощения его разработкиТест конусового калориметра основан на теории, что чистые калории сгорания пропорциональны необходимому количеству кислорода для сгорания и 13.1 MJ/kg вырабатывается при потреблении 1 кг кислорода, и измеряются выбросы тепла, время воспламенения, потребление кислорода, выработка CO и CO2 и поток зажженных газов, полученных из испытываемых материалов.
Стандарты
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

Требования к установке
Электрический: 230 вольт Номинальные 50 ампер
Температура окружающей среды: от 10 до 35 °C
Размеры: Устройство: 1800 мм (W) x 900 мм (H) x 2600 мм (D)
Газоснабжение: Метан, азот, сжатый воздух
Калориметр конуса.pdf


Как работает конусный калориметр?
Конус - это инструмент испытаний на огневой реакции, основанный на принципе, что количество тепла, выделяемого из горящего образца, напрямую связано с количеством кислорода, потребляемого во время сгорания.Количество тепла, вырабатываемого материалом, напрямую зависит от тяжести пожара, например, скорость роста огня.
