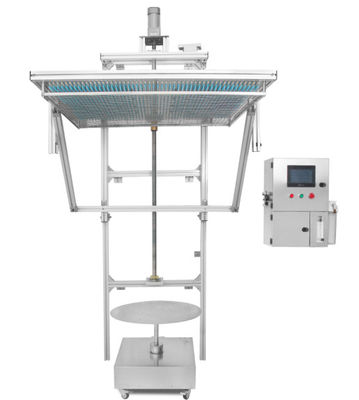

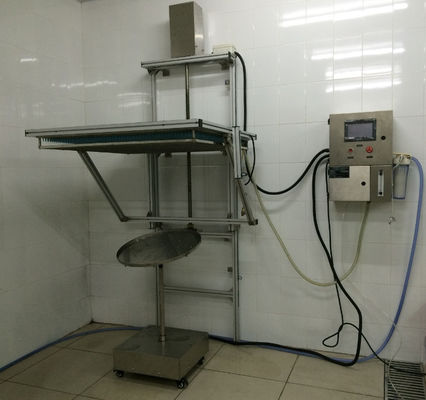

Стен-установленная камера экологического испытания нержавеющей стали/вертикальный тестер потека для ИПС1, теста С2

Применение камеры экологических испытаний

Основная функция этого оборудования заключается в проверке физических и других связанных характеристик продуктов в условиях смоделированной капельной погоды для таких продуктов, как электрические и электронные продукты, лампы, электрические шкафы, электрические компоненты, автомобили, мотоциклы и их компоненты и части.После теста, через тест, чтобы определить, соответствуют ли характеристики продукта требованиям, чтобы облегчить разработку продукта, улучшение, тестирование и заводской контроль.

Стандарты

IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 Дорожные транспортные средства

Характеристики

1. Это применимо к тесту на водонепроницаемость IPX1 и IPX2.

2. Колонная конструкция, стабильная работа оборудования;Основная рама может быть упакована целиком, что удобно при транспортировке и экономит время на установку на месте.

3. Каркас оборудования изготовлен из высококачественного алюминиевого сплава, а поворотный стол для образцов изготовлен из пластины из нержавеющей стали SUS304 #, чтобы гарантировать отсутствие ржавчины после длительного использования.

4. Пластина Raindrop: вакуумная конструкция, изготовлена ​​из нержавеющей стали с высокой устойчивостью к ржавчине, долговечна.

5. Подъем пластины с каплями дождя: высококачественная электрическая лебедка используется для управления пластиной с каплями дождя, которую можно осторожно поднять.

6. Контактное положение сопла имеет коническую латунную конструкцию, которая может быстро заменить иглу;Под иглой установлена ​​защитная сетка из нержавеющей стали, которая эффективно предотвращает случайное прикосновение головы оператора к тестовой игле.

7. Капельный расход: расходомер оснащен регулирующим клапаном, который можно точно регулировать вручную.

8. Капельница дождя может подниматься и опускаться автоматически, а сопло автоматически останавливается, когда оно находится на расстоянии 200 мм от самой высокой точки тестируемого объекта (определяется фотоэлектрическим переключателем).

9. Имеет функцию осушки сжатого воздуха.После завершения теста лишнюю воду в капельнице можно удалить, чтобы избежать блокировки отверстия из-за длительного накопления воды и образования накипи.

10. В предметном столике используется шаговый двигатель, а скорость вращения и стандартный угол можно точно установить на сенсорном экране.Стандарт IPX1 требует скорости 1 об/мин;Он может автоматически выполнять требования к угловым испытаниям IPX2: дождь капает в четырех положениях в течение 2,5 минут соответственно.

11. Проигрыватель оснащен типовой розеткой (AC220,10A).Время включения и выключения питания образца можно контролировать с помощью программы: выключение питания (0-999 мин) - включение питания (0-999 мин) - выключение питания (0-999 мин), что применимо к включению питания и отключение питания образца во время теста.

12. Основными компонентами управления являются 7-дюймовый сенсорный экран + ПЛК Panasonic;Электрические компоненты импортируются такими брендами, как LS и Omron;Процесс электромонтажа должен соответствовать требованиям национальных стандартов, расположение электрического щита должно быть разумным, электропроводка должна быть надежной, а маркировка должна быть четкой.

13. База оснащена 4 подвижными роликами с ленточным тормозом для удобного перемещения и фиксации.

Функциональные параметры

Основная конфигурация

Реечные алюминиевые профили
Рельс SU304 # нержавеющая сталь
Электрическая лебедка AC220V
Вакуумный поддон SU304 # из нержавеющей стали
Поворотный стол SU304 # из нержавеющей стали
Капельный иглодержатель из латуни
Игла капельная Φ0,4ммSU304 # нержавеющая сталь
ПЛК-контроллер
7-дюймовый цветной сенсорный экран
Шаговый двигатель поворотного стола
Реле утечки 20А, 2П
Электрический низковольтный /
Реле DC24V
Импульсный блок питания 24В, 50Вт
Расходомер стеклянный панельный ЛЗТ-15
Фильтр 10-дюймовый одноступенчатый водоочиститель
Трубная арматура ПВХ + SU304 # нержавеющая сталь
Игольчатая насадка игла SU304 # нержавеющая сталь
