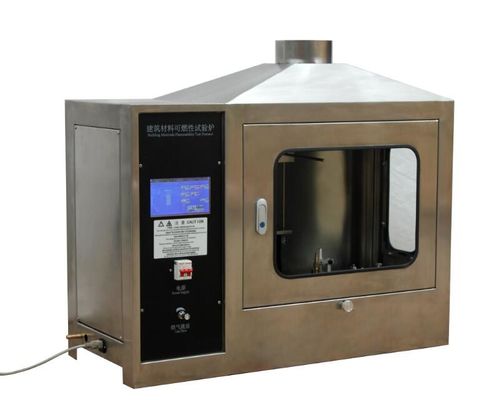

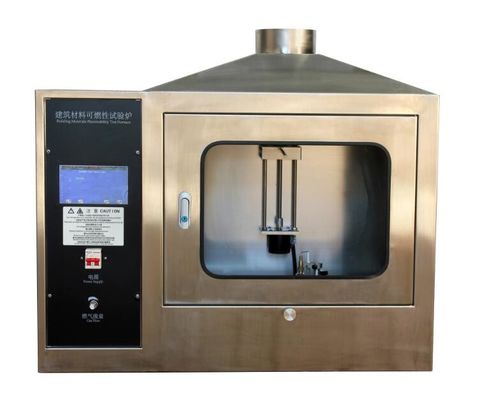

Тестер воспламеняемости строительного материала ЭН 11925-2 с управлением экрана касания

Измеритель воспламеняемости строительных материалов с сенсорным экраном управления

SL-FL13 Односпальная вещь

Предоставьте точные и надежные данные для проверки горючих свойств ваших материалов.

Обзор продукции

SL-FL13 Single Burning Item строго соответствует GB/T 20284‐2006 и BS EN 13823, а также другим международно признанным стандартам испытаний.Он идеально подходит для испытаний классификации огнестойкости и НИОКР строительных материалов.Устройство имеет двухвертикальную конфигурацию тележки с образцами, оснащенную горелкой для песочников с пропаном.и интегрирует высокоточные измерения скорости высвобождения тепла и производства дыма, защиту от ультрафиолетовых огней и полностью автоматическое интеллектуальное управление.

Это поможет вам точно оценить характеристики реакции на огонь ваших продуктов, успешно пройти сертификацию по пожарной классификации GB/T 8624 и ускорить время выхода вашего продукта на рынок.

Технический обзор

1. Состав системы

• Коляска (содержит два вертикальных образца) + фиксированная рама + капот для сбора газа + выхлопный канал типа J
• Центробежный вентилятор + устройство управления скоростью + комплексная секция измерений + шкаф анализа газа + система сбора данных

2Пробная тележка и система зажигания

• Два вертикальных положения образца; пещерный горелка в нижней части вертикального угла
• Способ поверхностного зажигания; система обнаружения пламени обеспечивает защиту от выгорания
• Помощные горелки, установленные на фиксированной раме, также оборудованные детектором пламени

3Выхлопная система

• Капот для сбора газа из нержавеющей стали в верхней части рамы
• Выхлопная труба типа J из нержавеющей стали: внутренний диаметр (315±5) мм, с изоляцией из минеральной шерсти высокой температуры 50 мм
• Непрерывный поток выхлопных газов: 0,50 - 0,65 м3/с, регулируемый частотой
• Центробежный вентилятор: выдерживает до 300°C, подходит для шаговой калибровки при высоких температурах

4. Газоснабжение и управление потоком

• Регулятор массового потока: диапазон 0 - 2,5 г/с, точность ≥ 1,5% от показания
• Автоматическое регулирование подачи газа на 647 mg/s и 2000 mg/s; изменение скорости подачи ≤ 5 mg/s во время испытания, обеспечивающее тепловую мощность 30,7 ± 2 kW

5Система отбора проб и кондиционирования дымовых газов

• Компоненты: фильтр пепла → холодная ловушка → две колонны сушки → насос для отбора проб → перистальтический насос
• Глава фильтра пепла: твердый ПТФЕ с внутренним фильтрующим материалом 0,5 мкм
• Насос диафрагмы: расход 400 л/ч, высокотемпературный и коррозионностойкий
• Конденсатор компрессора: охлаждающая способность 320 кДж/ч, стабильность точки росы 0,1°С, статическое изменение 0,1 К, защита IP20
• Импортируемый ротаметр: диапазон 0 5 л/мин, регулирует приток анализатора

6Анализаторы газов (O2 и CO2)

7. Раздел измерений (труба и датчики)

• трубопровод длиной 2155 мм, содержащий:

• Зонд давления
• Три термопары
• Зонд для отбора проб газа
• Система белого освещения

• Двухсторонняя зонда давления: диапазон (0 ¢ 100) Pa, точность ±2 Pa, время отклика 90% ≤ 1 с
• Зонд для отбора проб газа, подключенный к устройству регулирования газа и анализаторам ввода O2/CO2

8. Измерение дыма ∙ Оптическая система

• Источник света: лампа накаливания, температура цвета (2900 ± 100) K
• Монтируется на стороне выхлопной трубы через гибкое соединение
• Система объектива: собирает свет в параллельный луч диаметром ≥ 20 мм; диаметр отверстия, излучающего свет (d), и фокусное расстояние объектива (f) удовлетворяют требованиям d/f < 0.04
• Детектор: фотодиод кремния с:

• Линейная стабильность: 0,1%
• 10-битный диапазон измерений
• Спектральная реакция соответствует кривой CIE V ((λ), точность ≥ ± 5%

• Время отклика 90% системы оптического затухания ≤ 3 с
• Сжатый воздух, вводимый в боковую трубу для поддержания чистоты оптического устройства и поддержания спецификации дрейфа

9Программное обеспечение и калибровочные функции

Программное обеспечение обеспечивает интерфейсы для:

• Калибровка анализатора O2/CO2 (шум и дрейф)
• Калибровка оптической системы (шум и дрейф для измерения дыма)
• Калибровка фильтра оптической системы
• Калибровка объема воздуха (диапазон управления)
• Калибровка шагов и калибровка гептанов

Требования к калибровке шагов:

• Время задержки анализатора O2/CO2 ≤ 30 s
• Время ответа анализатора O2/CO2 ≤ 12 с
• Время ответа переключателя горелки ≤ 12 с
• Время ответа на температуру ≤ 6 с
• Соотношение Q_gas_30s(T) / HRR_30s(T) должно быть непрерывным при (100 ± 5) %
• Разница между средней HRR в этапе 2 и этапе 3 ≤ 0,5 kW

Принятие калибровки гептана:

• Тепловая величина на единицу массы: THR/m = 4456 ± 222,8 MJ/kg

10. Параметры выхода испытаний

• Средняя скорость высвобождения тепла (RHRav)
• Общий выброс тепла THR (t)
• 1000 × [RHRav(t) / (t‐300) ] (используется для расчета FIGRA)
• Индекс скорости роста пожара FIGRA
• Общее высвобождение тепла при 600 с THR600s
• Появление распространения бокового пламени LFS
• Средний уровень выработки дыма RSPav (t)
• Совокупная выработка дыма (TSP)
• 10000 × [RSPav(t) / (t‐300) ] (используется для расчета SMOGRA)
• Индекс темпов роста курения
• Общая выработка дыма при 600 s TSP600

11Нормы, размеры и вес

• Стандарты: EN 13501, EN 13823
• Размеры: 3000 мм (W) × 4500 мм (H) × 3000 мм (D)
• Масса: 650 кг

Применение

Огневые испытания и классификация для строительных материалов и изделий

Огневые испытания с маркировкой CE ¢ для строительной продукции

Оценка реакции на огонь для разработки новых продуктов

Контроль качества и исходящая инспекция для производственных линий

Требования к установке

Высота установки: не менее 5 метров

Площадь пола: не менее 3 м х 3 м

Требования к мощности: 220 В, 10 А; 380 В, 5 КВт

Температура окружающей среды: от 10 до 35 °C

Требования к газу: газ пропан

Газ калибровки: N2, стандартный газ CO2

Стандарт калибровки: гептан

Часто задаваемые вопросы (FAQ)

Вопрос 1: Соответствует ли он моим стандартам?

A1:Да. Соответствует стандартам EN 13823 и GB/T 20284. Результаты поддерживают классификацию EN 13501‐1 (A2BCD). Работает как с текущими, так и с более старыми версиями стандартов.

Вопрос 2: Насколько он стабилен и точен?

A2: Очень. Полностью автоматизированное отопление, зажигание и сбор дыма. Калибровка строга, газовый анализатор реагирует в течение 3 секунд, сбор данных в течение 5 секунд ∙ все соответствуют стандартным срокам.

Вопрос 3:Какие параметры он охватывает?

A3:Все ключевые: HRR, THR, FIGRA, SPR, TSP, SMOGRA, плюс LFS и капли напрямую определяет EN 13501-1 или GB 8624 класс.

Вопрос 4: Легко ли работать?

A4:Абсолютно.Интуитивно понятный интерфейс, автоматическое управление зажиганием/газом.Обучение на месте включено.

Вопрос 5:Эффективно ли это с точки зрения затрат?

A5:Один агрегат делает все, экономит пространство и бюджет.Построен с использованием импортных компонентов премиум-класса для долгосрочной надежности и меньшего содержания.

Вопрос 6:Обслуживание и поддержка?

A6:1-летняя гарантия + пожизненная поддержка.

Послепродажное обслуживание и техническая поддержка

Однолетняя послепродажная поддержка, пожизненная техническая помощь

Установка и калибровка оборудования

Услуги калибровки

Поддержка разработки методов испытаний

Техническая подготовка

Контактная информация

Чтобы получить полные технические характеристики, предложение или запланировать демонстрацию, пожалуйста, свяжитесь с нашей командой продаж или уполномоченными дилерами.Мы предоставим вам профессиональную и оперативную техническую поддержку и услуги.
