ПЛК контролирует тестер цикла стойкости скольжений ящика оборудования для испытаний мебели

Оборудование для испытания мебельных направляющих с ПЛК-управлением для проверки долговечности

Информация о продукте

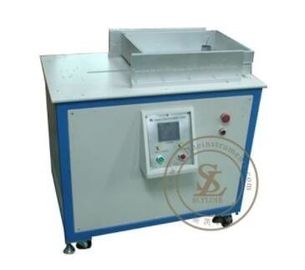

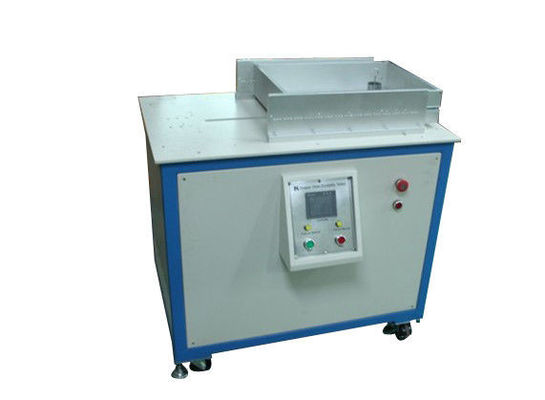

Тестер долговечности направляющих ящиков предназначен для испытания направляющих ящиков, столов, тумб и шкафов.
Возможность управления временем цикла, постоянным ходом, частотой, длиной хода

Технические параметры

а. Сжатый воздух - 6 кг/см².

б. АС двигатель - для регулировки высоты от 250 до 1000 мм.

в. Пневматический цилиндр - двухстороннего действия с магнитным датчиком и максимальным ходом 600 мм (регулируемый). Цилиндр должен иметь приспособление для захвата ручек любого типа ящиков для открывания/закрывания ящика без приложения усилия к системе ящика.

г. Панель управления/консоль состоит из:

• Источник питания: 240 Вольт: 13 А: 50 Гц
• Кнопка включения/выключения
• 6-разрядный электронный счетчик предварительной установки (EPC)

          - EPC регистрирует каждый ход цилиндра до шести цифр.

          - Останавливает тестовую операцию при достижении заданного числа ходов.

          - EPC отображает количество ходов, достигнутых во время теста.

          - EPC также способен сохранять количество циклов при перерывах в подаче питания и отображать фактическое значение, продолжая счет при возобновлении работы.

          - Значение должно сохраняться до сброса счетчика.

Примечание: Один ход считается как один цикл.

i. Испытания циклов выдвижных элементов (ANSI/BIFMA X5.9-2012, раздел 15)

ii. Испытания циклов выдвижных элементов (ANSI/BIFMA X5.5-2014, раздел 10)

iii. Долговечность выдвижных элементов (BS EN 16122:2012, раздел 7.5.3)

Технические характеристики

1. Размер направляющих: 140-500 мм/

2. Ручное управление/

3. Мощность привода ящика: 120 Вт редукторный двигатель/

4. Система управления: ПЛК, сенсорный экран. Энкодер для расчета хода/

5. Скорость испытания: 0,25 м/с (регулируемая)/

6. Ход ящика: закрытие-открытие 140-500 мм (может быть указано заказчиком)

Применение

• Производители офисной мебели – Тестирование направляющих ящиков в столах, картотеках и системах хранения

• Производители бытовой мебели – Оценка направляющих ящиков кухонных шкафов, шкафов для спальни и туалетных столиков для ванной комнаты

• Лаборатории испытаний мебели – Проведение сертификационных испытаний и контроля качества в соответствии со стандартами BIFMA и EN

• Поставщики направляющих для ящиков – Подтверждение долговечности продукта и срока службы по циклам для клиентов OEM

• Отделы контроля качества – Входящий контроль и выборочный отбор на производственной линии готовых мебельных узлов

• Команды НИОКР – Сравнение конструкций направляющих, материалов и систем смазки в контролируемых условиях цикла

• Сторонние инспекционные агентства – Проведение независимых оценок долговечности для отчетности о соответствии

Часто задаваемые вопросы

В: Для чего используется это оборудование?
Этот тестер оценивает долговечность и срок службы по циклам направляющих ящиков, установленных в столах, шкафах, гардеробах и системах хранения мебели, путем имитации многократного открывания и закрывания в контролируемых условиях.

Пневматический цилиндр захватывает ручку ящика и автоматически открывает и закрывает ящик с программируемой скоростью и длиной хода. Электронный счетчик отслеживает каждый цикл и останавливает тест при достижении заданного числа.
В: Каким стандартам соответствует это оборудование?

В: Какие типы ящиков или направляющих можно тестировать?
Устройство вмещает направляющие с длиной хода от 140 мм до 500 мм и подходит для различных типов ящиков. Приспособление предназначено для захвата стандартных ручек ящиков без приложения усилия к системе ящика.

Электронный счетчик сохраняет количество циклов при перерывах в подаче питания и возобновляет счет с той же точки при восстановлении питания, поэтому вы никогда не теряете прогресс тестирования.
В: Могу ли я регулировать скорость теста и длину хода?

В: Какие отрасли обычно используют это оборудование?
Производители офисной мебели, производители бытовой мебели, испытательные лаборатории, поставщики направляющих для ящиков, отделы контроля качества и сторонние инспекционные агентства.
