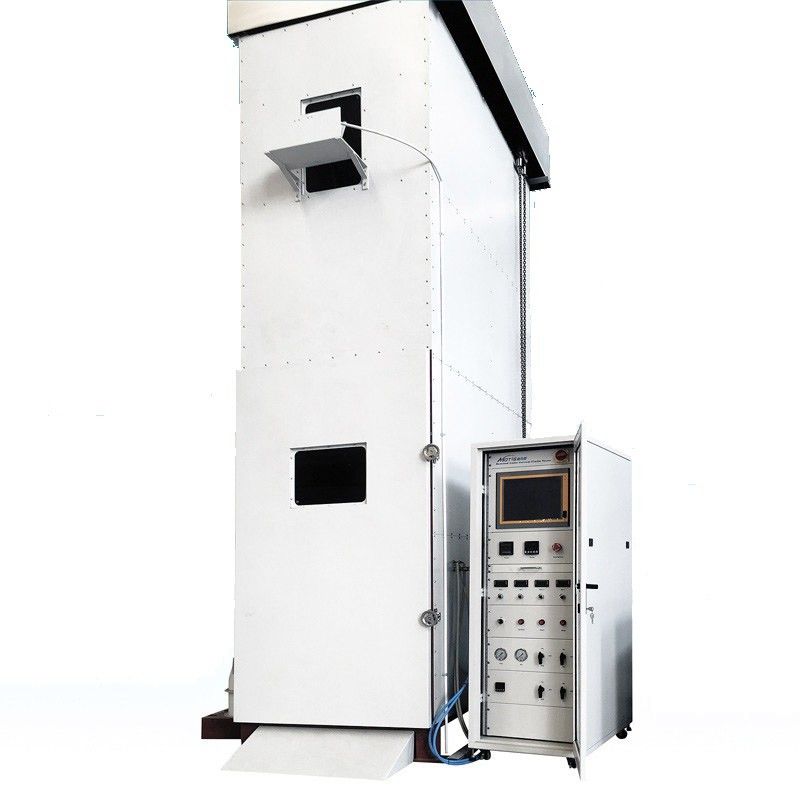

Устройство для испытания тепловыделения кабелей и проводов по EN 50399 2022

Особенности и применение

1. Стандартный шкаф 19 дюймов, включая параметрический анализатор кислорода O2 и недисперсионный инфракрасный анализатор CO2;
2. Плата сбора данных Advantech (Тайвань) 1 шт., может собирать данные о температуре, разнице давлений газа и данные газоанализатора и т. д.;
3. Двухсторонний зонд скорости из нержавеющей стали с комплектом устройств обнаружения давления ветра, таких как микродифференциальный датчик давления;
4. Термопара типа K OMEGA (США) 3 шт., для измерения температуры дымовых газов 1 комплект;
5. Оснащен комплектом устройства для сбора проб газа, соединенным фторопластовой трубой, может собирать коррозионные газы;
6. Осушающая холодильная ловушка, стабилизатор потока газа и регулятор напряжения, 1 комплект американского устройства сбора газа CAST, оснащенный трубой из нержавеющей стали и фторопластовым шлангом;
7. Система измерения плотности дыма с помощью лампы накаливания, включающая источник света накаливания и приемное устройство на кремниевом фотодиоде;
8. Оснащен 5 нейтральными фильтрами, диапазон оптической плотности 0,1-2;
9. 4 импортных устройства контроля массового расхода, оснащенных редукционными клапанами, электромагнитными клапанами и т. д.;
10. Стандартное программное обеспечение для испытаний, включая процедуры калибровки, и может использоваться для испытаний на горение мономеров;
11. Оснащен 1 комплектом компьютерного и принтерного оборудования;
12. Испытательное оборудование, такое как вытяжная труба и центробежный вентилятор;
13. Два расходомера пропана;
14. Два расходомера воздуха;
15. Калибровка пламени мощностью 22,5 кВт и 30 кВт может выполняться с помощью расходомера, воздействующего на одну горелку;
16. Устройство для испытания горения пучков проводов и кабелей.

Применение:Испытательная система представляет собой среднемасштабное огневое испытание, имитирующее пучки кабелей или оптоволоконных кабелей. Испытываемый кабель устанавливается на вертикальную стандартную стальную лестницу и поджигается указанным источником воспламенения для оценки поведения и характеристик горения кабеля. Данные о характеристиках горения на ранних стадиях пожара кабеля,

Испытание скорости тепловыделения отражает опасность распространения пламени вдоль кабеля и потенциальное воздействие источника пожара на прилегающую область. Испытание плотности дыма показывает видимость в зоне пожара и опасность дыма для личной безопасности.
