Место происхождения: | Китай |
Фирменное наименование: | SKYLINE |
Сертификация: | CE |
Номер модели: | СЛ802 |
Количество мин заказа: | 1 ЕДИНИЦА |
---|---|
Цена: | negotiated |
Упаковывая детали: | Случай переклейки |
Время доставки: | 20 рабочих дней |
Условия оплаты: | T/T, L/C, западное соединение, MoneyGram |
Поставка способности: | 1 месяц блока |

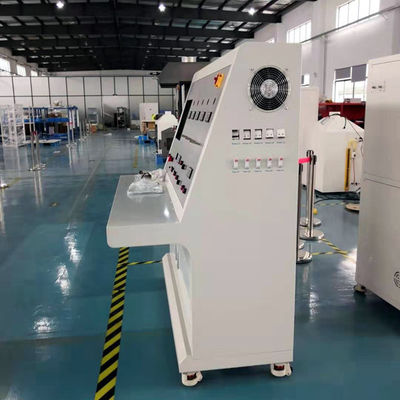

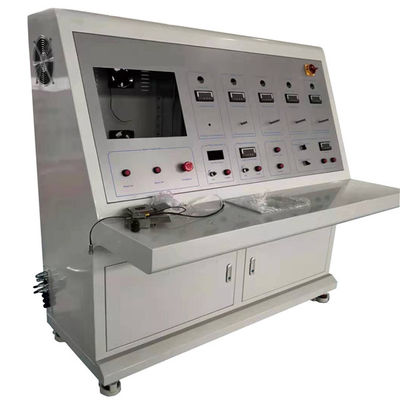

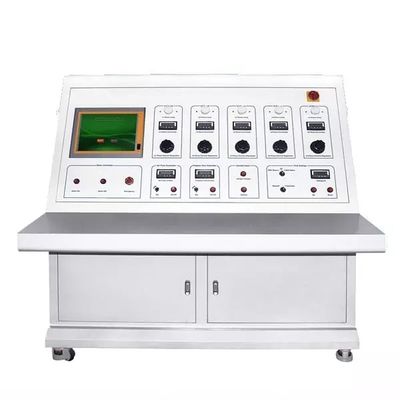

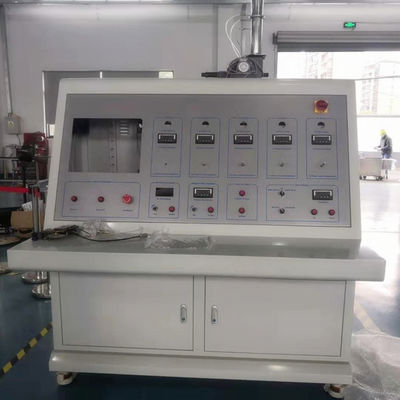

ГОРИЗОНТ: | Тестер огнестойкости провода и кабеля | Стандарты: | IEC: 60331-11&12:2002 IEC, 60331-21~23:1999 IEC |
---|---|---|---|
температура окружающей среды: | Работая 10°C к 35°C | Электропитание: | AC 380V трехфазный, 50/60Hz, 30A |
Высокий свет: | Прибор теста воспламеняемости,лаборатории испытания воспламеняемости |
Внедрение продукции
Этот прибор теста, который нужно использовать для испытывать кабели требуемые, что поддерживать целостность цепи когда вопрос для того чтобы увольнять самостоятельно или огонь с ударом где условие испытаний основано на пламени с контролируемой тепловой мощностью соответствие к температуре по крайней мере 750˚C или огне с ударом на температуре по крайней мере 830 °C.
Технические параметры
источник 1.Heat: Тип газовая горелка ленты AGF пропана
2.Structured с 3 строками перекрестных отверстий, средняя передняя ширина горелки: 15mm, диаметр отверстия: 1.32mm, расстояние между центром: 3.2mm.
3.A отполировало строку отверстия в пилотном отверстии для консервации пламени в обеих сторонах плиты горелки.
термопары 4.Two горизонтально установлены отделенные 45mm левое и право оси горелки проверить температуру.
регуляторы потока 5.Mass для того чтобы отрегулировать газ и воздушные потоки, точность нет чем 1,5%.
6.Software может показать тариф etc тарировки горелки температуры, пропана и воздушных потоков.
течение 7.The обеспечено трехфазным трансформатором звезды с достаточной емкостью поддерживать необходимое напряжение тока теста когда целостность цепи нельзя поддерживать.
индикатор соединения 8.Conductor (индикатор СИД) для того чтобы сформировать течение.
значение напряжения тока 9.The автоматически установило программным обеспечением и отрегулированный регулятором панели.
дисплей 10.Digital данных по течения и напряжения тока, точности течения 0.001A.
защита 11.Current используя взрыватель с 2A.
данные по в реальном времени измерения 12.The всех течения и напряжения тока собраны компьютером, и произведены кривые течения и напряжения тока.
целостность цепи 13.When нельзя поддерживать, соответствуя лампа индикатора потушена, компьютер автоматически определяет государство и записывает время, и отправляет вне звук и светлый сигнал тревоги.
Характеристики продукта
1. Прибор поддержки образца будет таким которое оболочке или защищенному концу кабеля или образца кабеля поддерживают горизонтально. Один конец образца зажат фиксированной струбциной для предотвращения движения, и другой конец поддерживает образец, кабель или средняя часть кабеля поддержана 2 металл звенит 300 mm врозь. Кольцо металла и другие части металла поддерживая прибора хорошо заземлены. Внутренний диаметр кольца металла около 150 mm, и использован круглый бар с диаметром 10±2 mm.
2. Источник зажигания американская горелка ленты пропана AGF с длиной сопла 500mm и шириной сопла номинальной 15mm. Сопло имеет 3 строки расположенных ступенями номинальных диаметров 1.32mm и разбивочного расстояния 3.2mm. Одно на каждой стороне сопла. Небольшие отверстия служат как отверстия проводника поддерживать сгорание пламени, и допуск размеров ±5%;
3. Импортированный массовый регулятор потока регулирует газ и воздушные потоки, и читая точность нет чем 1,5%;
4. импортированный клапан уменьшения давления может обеспечить давление выхода 0.1Mpa±3pa;
5. импортированный манометр, может обеспечить ряд давления 0-200kpa;
6. импортированная термопара омеги с диаметром 1.5mm для тарировки температуры горелки;
7. Смогите установить горящее время теста, и автоматически отрезок с газа;
8. программное обеспечение теста стандарта, может показать температуру тарировки горелки, подачу пропана, воздушные потоки;
9. Тест применим к кабелям с расклассифицированным напряжением тока 0.6/1.0 KV и ниже;
10. Во время теста, течение использовало для осмотра непрерывности пройдет через все проводники кабеля. Это течение обеспечено трехфазным трансформатором звезды. Трансформатор имеет достаточную емкость поддерживать необходимое напряжение тока теста когда течение утечки позволено. В другом конце образца, каждый проводник или каждый набор проводников соединен с указывающим устройством (индикатором СИД) для того чтобы сформировать течение через которое данные можно получить в программном обеспечении компьютера;
11. Установка напряжения тока может быть вписана компьютером, автоматически установила значение напряжения тока. Напряжение тока можно также настроить через кнопки панели;
12. Предохранение от течения цепи теста принимает взрыватель и соответствует к типу D II определило в GB 13539,5. Взрыватель стандартное 2A. Легкий для замены. И используйте импортированные миниатюрные автоматы защити цепи для защиты каждой цепи теста;
13. Данные по кабеля теста все течения и напряжения тока переданы через вторичную цифров показанную аппаратуру, точность теста настоящая 0.001A, и фактическое течение 0.25A самое лучшее течение теста;
14. Данные по в реальном времени измерения всех течений и напряжений тока собраны компьютером и производят кривые течения и напряжения тока, показывая кривые течения и напряжения тока каждого кабеля под условиями огня, и определяя представление огнестойкости. Дальнейший анализ кабеля как функция времени огня можно сделать. Окончательные данные хранятся в базе данных компьютера и стандартный отчет произведен для легкого доступа;
15. Откалибрирована тарировка температуры пламени перед тестом, импортированная armored термопара, температура тарировки собрана компьютером на по крайней мере 10 минут, и выбран режим огня в компьютере. Согласно режиму поставки огня, компьютер выполняет номинальное вычисление забора и разницы согласно собранной температуре, и дает отчет о проверки. Сохраните отчет и сохраните он в базе данных для обеспечения надежности и власти проверки;
16. Во время теста, газ и вспомогательный воздух оба массовых регулятора потока, и venturi смешан, компьютер автоматического управления режим клапан подачи, и данные записаны в реальное временя в базе данных. Компьютер автоматического управления режим газ и вспомогательный коэффициент воздуха для того чтобы сделать сгорание полно, производящ стабилизированное пламя и стабилизирующ температуру пламени;
17. Когда цепь нормально подпитана, каждая цепь принимает импортированную индикаторную лампу. Когда линия незакончена под условием пламени, соответствуя индикатор цепи потушен. Компьютер автоматически определяет настоящее положение дел и контролирует ядровый и светлый сигнал тревоги.
Применение: Тестер огня провода и кабеля использован для того чтобы испытать огнестойкость кабеля для проводки или решетки, и ожога в пламени меньше чем 750 ° c и 950 ° c для того чтобы испытать целостность кабеля для обслуживания цепи.
Стандарты
IEC: 60331-11&12:2002 IEC, 60331-21~23:1999 IEC
Тест IEC 60331 для электрических кабелей под условиями ели обходит вокруг целостность
Огонь части 11 IEC 60331 самостоятельно на температуре пламени по крайней мере 750˚C
Кабели части 21 IEC 60331 расклассифицированного напряжения тока до и включения 0.6/1kV
Огонь части 12 IEC 60331 с ударом на температуре пламени по крайней мере 830˚C
Часть 31Fire IEC 60331 с кабелями удара расклассифицированного напряжения тока до и включения 0.6/1kV
Размер: 1750 mm (w) x 680 mm (d) x 1400 mm (h)
Вес: 160kg
Требования к установки
Электрический: AC 380V трехфазный, 50/60Hz, 30A
Температура окружающей среды: Работая 10°C к 35°C
Испытывая комната: 3 000 mm (w) x 3 000 mm (d) x 3,000mm (h)
Газ: Воздух и пропан
