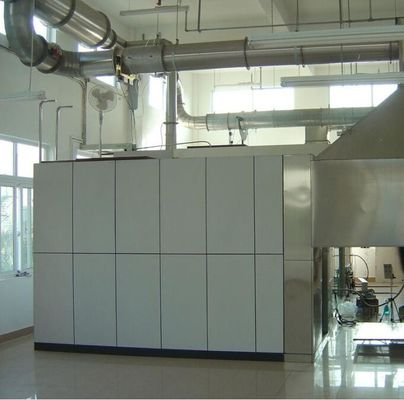

- Система регулятора потока газообразного отхода
|
| Индексируйте |
деталь |
Технический и спецификация |
| 1,1 |
Клобук перегара |
Установленный сразу над отверстием камеры теста сгорания, 1.8~2.0 метрами выше земля, нижний размер 2440*2440mm, высота 1000mm, и материал SS304; |
| 1,2 |
Homomixer газообразного отхода |
Установка и конусовидный дым собирая клобук сразу выше, размер 900*900*900mm, 2 плиты нержавеющей стали 900*500 установлены внутрь, и одна сторона раскрыта с отверстием φ400 для того чтобы соединиться с трубой, материал SS304 |
| 1,3 |
Выхлопная труба дыма |
φ 400mm, длина 5000mm, составленная нескольких разделов, соединенный фланцом и высокотемпературное устойчивое герметизируя кольцо, оба конца установлено с прибором выравнивания газообразного отхода, материалом SS304; |
| 1,4 |
Отработанный вентилятор |
Центробежный отработанный вентилятор, внутренний танк сделан из нержавеющей стали, может выдержать высокотемпературный газообразный отход не чем 300℃, и том воздуха steplessly отрегулирован преобразователем частоты |
| Высасывающая система дыма достаточна для всего дыма произведенного тестом сгорания мобильного телефона, и емкость вытыхания дыма нет чем ³ /h 8000m; |
| 2. Всесторонний раздел измерения |
| 2,1 |
Всесторонний раздел измерения |
Раздел трубы нержавеющей стали с длиной 2155mm и диаметром 400mm, сделанным SS304, оборудован с датчиками как давление, температура, светлый путь, и забор; |
| 2,2 |
Чувствительный элемент давления |
Двухсторонний зонд, сделанный из нержавеющей стали, установлен в центр трубопровода, и камеры фронта и задних соединены с датчиком разнице в давления через трубку PTFE для того чтобы обнаружить разницу в давления в трубопроводе; |
| Датчик перепада давления установлен на кронштейн всестороннего раздела измерения для обеспечения что чтение перепада давления не имеет короткую задержку и никакую потерю, и время на ответ T90 чем 3 секунды |
| Датчик давления, ряд 0-2000Pa, точность ±5Pa; |
| 2,3 |
Чувствительный элемент температуры |
Примите термопару омеги американца, диаметр 0.5mm, armored тип термопара изоляции k который соотвествует IEC; |
| Выстраивают в ряд 0-1000℃, точность 0.1℃ |
| 2,4 |
Измеряющий прибор оптически пути |
Система оптически амортизации раскаленный добела светлый тип, который установлен на всесторонний раздел измерения с гибким соединителем и включает следующие приборы: Лампа лампа накаливания и использованный на цветовой температуре (2900±100) K. Электропитание стабилизированный направленный ток, и настоящий ряд зыбкости не позднее ±0.5% (включая температура, недолгосрочный и долгосрочная стабильность);
Система объектива использована для того чтобы сконденсировать свет в параллельный луч с диаметром по крайней мере 20mm. Светоизлучающее отверстие фотоэлемента должно быть обнаружено местонахождение на фокус объектива перед им, и свой диаметр (d) должен зависеть от фокусного расстояния (f) объектива так, что d/f будет чем 0,04;
Детектор и импортированный зонд фотодиода кремния, камера photodetection имеют 0,1% линейных стабильности, 10 сдержанный ряд измерения, responsivity спектрального распределения фотодиода кремния последовательно с CIE (кривой освещения), и стандартная функция v (γ) может достигнуть по крайней мере точность ±5%;
Время на ответ 90% системы оптически амортизации не превышает 3s;
|
| 2,5 |
Прибор собрания газа образца |
Трубка забора теста трубки прокалывая, сделанная SS304, имеет отделяемый дизайн для того чтобы облегчить удаление карбидов аккумулированных в пробуя трубке и уменьшить время задержки системы |
| 2. Газ и своя система управления |
| 3,1 |
Горелка |
Особенная T-горелка для горения тюфяка составлена главных и бортовых горелок. Она установлена на мобильную вагонетку и оборудована со стандартными весами и ногами. Высота головы T-горелки регулируема и материал SS304; |
| 3,2 |
Прибор зажигания |
Длинный метод зажигания открытого пламени принят, удаленное зажигание возможно, безопасный и показатель успеха зажигания нет чем 99%; |
| Основные и бортовые головы сгорания оборудованы с длинным прибором зажигания открытого пламени, и прибор оборудован с трубой поставки газа отдельно, которая не влияет на подачу головы сгорания и может индивидуально быть отрегулирована через игольчатый клапан; |
| Оборудованный с прибором зажигания искры для того чтобы воспламенить длинное открытое пламя, без ручных зажигания, сейфа и дистанционного управления; |
| 3,3 |
Регулирование потока газа головы сгорания |
Главные и бортовые горелки соответственно оборудованы с массовыми измерителями прокачки для того чтобы контролировать подачу пропана; |
| Примите счетчик- расходомер Alicat американца массовый, средство пропан, ряд 0-450mg/s, ± точности (0.8%rdg+0.2%F.S.), время на ответ 0.1s; |
| Подача газа проконтролирована программным обеспечением, и время пламени автоматического управления режим; |
| 3,4 |
Откалибрированная горелка песка |
Откалибрированная горелка песка |
| Оборудованный с длинным прибором зажигания открытого пламени и электрическим прибором зажигания искры, удаленное зажигание возможный, безопасный и высокий показатель успеха; |
| 3,5 |
Откалибрированное регулирование потока газа |
Используя счетчик- расходомер Alicat американца массовый, средство пропан, ряд 0-7g/s, точность ± (0.8%rdg+0.2%F.S.), время на ответ 0.1s, и максимальное пламя тарировки 300kw; |
| Подача газа тарировки проконтролирована программным обеспечением, которое может автоматического управления режим шагнутый источник пламени тарировки с выходом 75kw/160kw; |
| 3,6 |
Система управления |
Используйте PLC Omron для того чтобы контролировать подачу газа, оборудованную с устройством для среза газа, безопасный и надежный; |
| Отдельная конфигурация распределительного ящика газа, безопасный и удобный для эксплуатации и техническое обслуживание; |
- Система обработки газообразного отхода
|
| 4,1 |
Фильтрация газообразного отхода |
Оборудованный с прибором фильтра 3-этапа, долгосрочная фильтрация пыли в газообразном отходе:
Стекло первого курса - фильтр грубой очистки хлопка волокна, фильтрует большие частицы карбидов в газообразном отходе, и материал фильтра можно быстро заменить;
Второго класса фильтр Parker американца, патрон фильтра PTFE, точность 2μm, и патрон фильтра можно быстро извлечь и заменить;
фильтрация мембраны 3-этапа PTFE, с точностью 0.5μm, эффектно отрезала влагу;
|
| 4,2 |
Охлаждаемая ловушка |
Тип охлаждаемая ловушка насоса обжатия, охлаждая емкость 320KJ/h, точность 0.1℃ контроля температуры, статическое изменение 0.1K, само-начиная и не требующее ухода |
| 4,3 |
Ловушка пара |
Автоматически стеките охлажденную воду произведенную охлаждаемой ловушкой, освободите обслуживания; |
| 4,4 |
Сушить столбец |
Использованный для того чтобы высушить остаточный водяной пар в газе образца, его можно быстро демонтировать и заменить с суша средством |
| 4,5 |
Пробовать насос |
Немецкий насос забора вакуума KNF, с пробуя емкостью 16L/min, может непрерывно выводить наружу пробуя давление 50KPa, с высокой вибрацией закрепленности воздуха, малошумных и низких |
| 4,6 |
Ротаметр |
Импортированный ротаметр с рядом 0-1.5L/min, которое может стабилизировать подачу газа образца выхода и уменьшить ошибку измерения причиненную зыбкостью подачи газа; |
| 3. Ситема анализа концентрации газа |
| 5,1 |
Газоанализатор (Servomex) |
Импортированный анализатор O2ий, парамагнитный анализ концентрации O2ий, ряда 0-21% измерения, точности 0,01%, времени на ответ отсутствие больше чем 12s, смещения анализатора и шума отсутствие больше чем 100ppm в пределах 30min;
Линейное отступление: ≤1%F.S.;
Повторимость: ≤0.5F.S.
Нул плавая дождей: ≤1%F.S./7D;
Время запуска: ≤30min;
|
| Импортированный CO/CO2 анализатор, тип анализ инфракрасн концентрации CO/CO2, измеряя ряд CO: 0-1%, точность 0,01%, СО2: 0-10%, точность 0,01%, и время на ответ не превышает 12s. |
| 3. Система сбора данных |
| 6,1 |
Модуль приема |
Используя модуль приема Advantech,
Точность собрания концентрации газа 100×10-6;
Точность собрания температуры 0.1℃;
Точность собрания разнице в давления 0.1Pa;
Точность приема времени 0.1s;
Другие сигналы 0,1% из в натуральную величину значения выхода;
|
| 6,2 |
сбор данных |
Показатели и магазины системы следующие данные по крайней мере каждое 3s:
Разница в давления двухнаправленного зонда, PA;
Температура трубы, k;
O2ий концентрация, %;
Концентрация CO, %;
Концентрация СО2, %;
Массовый расход потока пропана, mg/s
Время, s
|
| 7. Стандартное операционное программное обеспечение |
| Стандартное операционное программное обеспечение включает следующие функции |
| 7,1 |
Контроль статуса системы |
Прочитайте значение состояния и сигнала каждого датчика в системе; |
| 7,2 |
Тарировка датчика |
Тарировка датчика для температуры, давления ветра, светлого пути, анализа концентрации, etc. |
| 7,3 |
Тарировка системы |
Стандартная процедура по тарировки шага системы 16CFR1633 |
| 7,4 |
Стандартный метод работы |
Процедура по стандартной операции 16CFR1633 |
| 7,5 |
Обзор отчета |
Доступ первоначальных данных и отчет по испытанию экспорта |
| 7. Другое вспомогательное оборудование |
| 7,1 |
Рамки типового теста |
Сваренный утюгом угла 38mm стальным, размер 1900*990*115mm |
| 7,2 |
Положение оборудуя 1 |
Использованный для того чтобы подтвердить вертикальное положение тюфяка и рамки теста, материал SS304 |
| 7,3 |
Положение оборудуя 2 |
Использованный для того чтобы подтвердить расстояние между головой сгорания и тюфяком, сделанными из алюминиевого сплава |
| 7,4 |
VCR |
Видео теста допущения |
| 7,5 |
Масштаб силы тяги |
Использованный для того чтобы подтвердить силу приложенную основной головой сгорания на поверхности тюфяка |
| 7,6 |
Настольный ПК |
Компьютер AdvanTech промышленные и интерфейс приема интегральных данных улучшить стабильность работы энергетической системы. |
