Тепломер масштаба точности ASTM E1623 5% промежуточный

Тепломер масштаба ASTM E1623 промежуточный

введение 1.Product

Промежуточный тепломер масштаба, используемый для того чтобы измерить характеристики горения образцов вертикально, который подвергли действию специфического источника радиации

параметры 2.Technical

• 2,1 оборудование включает излучающую плиту, кронштейн образца, систему собрания газообразного отхода и собрания газа образца, анализ и систему обработки данных газа, и систему газообеспечения;
• 2,2 излучающий кронштейн панели сварен 50*50mm квадратной трубкой, и поверхность покрыта с черным покрытием, которое может эффектно увеличить срок службы. Квадратная трубка может быть охлажена путем охлажденная вода для предотвращения деформации при нагреве;
• 2,3 плита радиации составлена высокотемпературной устойчивой керамической плиты, и поверхность может сформировать свободный от огн источник инфракрасного излучения, и интенсивность нет чем 50kw/m2;
• 2,4 размер одиночного керамического диска 95*158mm, 4 части формирует модуль, итог 27 модулей формирует источник радиации с размером 1524*1330mm;
• 2,5 оборудованный с пилотной горелкой, которая воспламенена электрическим прибором зажигания искры;
• 2,6 каждые 3 модуля индивидуально оборудованы с дуя прибором, механизмом управления природного газа и смесителем Venturi;
• 2,7 кронштейн образца сварен сталью углерода, которая может выдержать образцы до 152mm высокой температуры и стабилизированно поддержки толщиной;
• 2,8 кронштейн образца установлен на вагонетку, и образец теста может быстро быть расположен и извлечен рельсом на том основании;
• 2,9 оборудованный с весить прибор, точность как низка как 1g;
• 2,10 оборудовал с вод-охлаженным защитным чехлом для защиты образца от температуры поверхности чем 100°C перед подвергнуться действию радиации, и смогите быть двинуто далеко от вод-охлаженного защитного чехла не позднее 2 секунды через пневматический прибор;
• 2,11 оборудованный с пирометром для того чтобы измерить температуру поверхности излучающей плиты, с точностью как низкой как 1℃;
• 2,12 инициатор воспламенения провода нагрева электрическим током, установленный вверху дно и образец, используемые для того чтобы воспламенить образец теста;
• 2,13 Шмидт-Boelter вод-охладил метр потока тепла, измеряя ряд 0-50kw/m2, точность ±3%;
• 2,14 панель тарировки потока тепла, сделанная из нажимной накладки кремневой кислоты 740kg/m3, размер 1000*1000*12.7mm, 5x5 отверстия тарировки итога 25 аранжированные на поверхности, используемой для того чтобы откалибрировать испепеляющий жар;

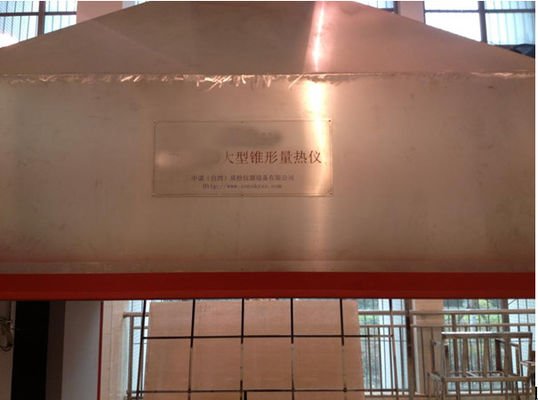

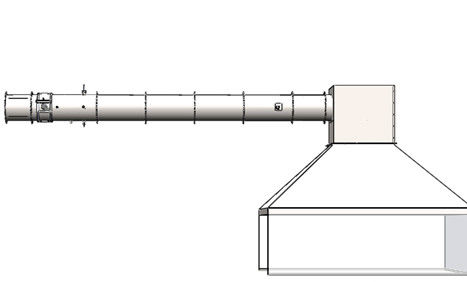

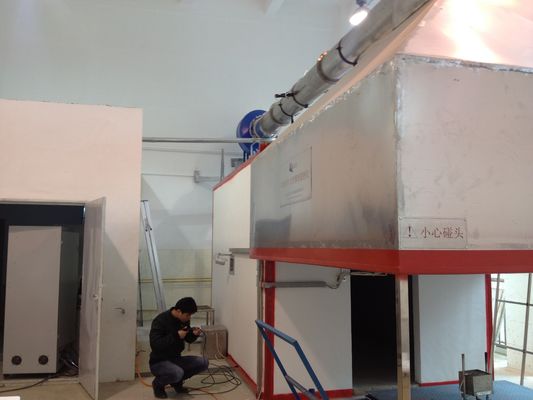

• 2,15 конический сборник газообразного отхода установлен сразу над веся таблицей и образцом. Нижний размер 2440mm*2440mm и высота 1000mm. Верхняя часть конического сборника газообразного отхода квадрат 900mm*900mm*900mm. стальная пластина *900mm установлена в верхний квадрат для того чтобы сформировать homomixer газообразного отхода;
• 2,16 самая короткая длина выхлопной трубы нержавеющей стали нет чем 5000mm, диаметр 400mm, и оба конца оборудованы с приборами газообразного отхода смешивая;
• 2,17 высасывающая система дыма имеет достаточную емкость собрать полностью газообразный отход произведенный в тесте сгорания, том вытыхания вентилятора непрерывно регулируем, и емкость вытыхания дыма нет чем 8000m3/h;
• 2,18 отработанный вентилятор центробежный вентилятор, внутренний танк сделан из нержавеющей стали, температура нет чем 300 градусов, и вентилятор преобразования частоты использован для того чтобы отрегулировать скорость;

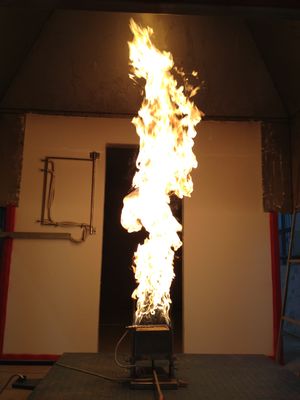

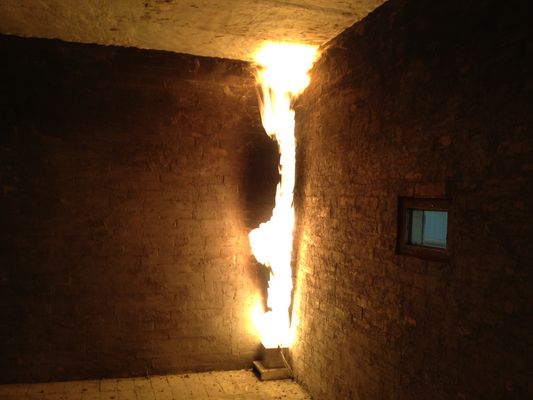

• 2,19 зажигание горелки ящика с песком принимает поверхностный метод зажигания, и не использует зажигание искры и другие методы зажигания с низким показателем успеха зажигания.
• 2,20 импортировал массовый регулятор потока, ряд 0g/s-7g/s, читая точность нет чем 1,5%, и сила максимального выпуска продукции 300KW;
• 2,21 труба с длиной 500mm имеет 3 встроенных термопары, и положение установки термопары по крайней мере 400mm далеко от сборника;
• 2,22 трубопровод с длиной 2155mm во всесторонней зоне измерения оборудован с зондом давления, 3 термопарами, и прибором зонда забора газа;
• 2,23 система забора газообразного отхода, состоя из фильтров сажи, охлаждаемые ловушки, суша столбцы, насосы и регуляторы сбросовых водов, должна мочь обеспечить эффективное собрание образцов газообразного отхода и удаление сбросовых водов;
• 2,24 импортированный насос диафрагмы, расход потока: 33L/min, вакуум: 700 ㎜Hg, давление: бар 2,5;
• 2,25 голова фильтра американского фильтра сажи PARKER сделана твердого PTFE, с внутренностью фильтра 0.5um PTFE материальной;
• 2,26 голова фильтра фильтра влаги сделана твердого PTFE, и нижнюю жидкость можно стечь через ловушку;
• 2,27 тип конденсатор компрессора, охлаждая емкость 320KJ/h, орошает стабильность пункта 0,1 градуса, изменение 0.1K пункта росы статическое, ранг IP20 защиты;
• 2,28 импортированный ротаметр с рядом 0-1L/min.
• 2,29 3 термопары ОМЕГИ, которая диаметр 0.5mm armored изолировали K типа термопары. Контакты должны быть расположены на дуге круга с радиусом (87±5) mm от оси, с углом разделки кромки ° 120;
• 2,30 2 набора двухсторонних зондов соединены с импортированными датчиками давления с рядом по крайней мере (0-100) PA и точностью ±2Pa. Время на ответ выхода 90% датчика давления самое большее 1s;
• 2,31 зонд забора газа соединен с газовым регулятором и O2им и газоанализатором входа СО2. Точность анализатора кислорода 0,02%, и время на ответ не больше чем 12 секунды;
• 2,32 импортированный анализатор кислорода должен быть парамагнитного типа и может измерить по крайней мере 16%-21% (V/V) 02. Время на ответ анализатора кислорода не должно превысить 12s. В пределах 30min, смещения и шума анализатора отсутствие больше чем 100×10-6. Выход анализатора к системе сбора данных должен иметь максимальное разрешение 100×10-6;
• 2,33 импортированный анализатор углекислого газа должен быть типом инфракрасн и может измерить СО2 с концентрацией по крайней мере 0%-10%, и линеарности анализатора должны быть по крайней мере 1% из в натуральную величину. Время на ответ анализатора не должно превысить 12s. Выход анализатора к системе сбора данных должен иметь максимальное разрешение 100×10-6;
• 2,34 система оптически амортизации раскаленный добела светлый тип, который установлен на бортовую трубу выхлопной трубы дыма с гибким соединением и включает следующие приборы:
• 2,35 лампа лампа накаливания и использована на цветовой температуре (2900±100) K. Электропитание стабилизированный направленный ток, и настоящий ряд зыбкости не позднее ±0.5% (включая температура, недолгосрочный и долгосрочная стабильность);
• 2,36 система объектива, используемая для того чтобы сконцентрировать свет в параллельный луч с диаметром по крайней мере 20mm. Светоизлучающее отверстие фотоэлемента должно быть обнаружено местонахождение на фокус объектива перед им, и свой диаметр (d) должен зависеть от фокусного расстояния (f) объектива так, что d/f будет чем 0,04;
• 2,37 детектор и импортированный зонд фотодиода кремния, светоэлектрическая комната обнаружения имеют 0,1% линейных стабильности, 10 сдержанный ряд измерения, responsivity спектрального распределения фотодиода кремния последовательны с CIE (кривой освещения), стандартная функция v (γ) могут достигнуть по крайней мере точности ±5%;
• 2,38 время на ответ 90% системы оптически амортизации не должно превысить 3s;
• 2,39 система сбора данных (используемая к автоматически рекордным данным), для O2его и СО2, точность по крайней мере 100×10-6 (0,01%), для измерения температуры, точность 0.5℃, для всех других аппаратур, значение 0,1% выхода аппаратуры в натуральную величину 0.1S на время. Примите модуль приема Тайваня Advantech;
• 2,40 показатели и магазины системы сбора данных следующие уместные значения по крайней мере каждое 3s:
• Время, s;
• Массовый расход потока газа пропана пропуская через горелку, mg/s;
• Разница в давления двухнаправленного зонда, PA;
• Концентрация O2ий, (v воздух oxygen/V) %;
• Концентрация СО2, (v воздух углерода dioxide/V) %;
• Трехочковое значение температуры всесторонней зоны измерения, K.
• 2,41 программное обеспечение теста стандарта, включая различную тарировку датчика, тарировку системы, и программный интерфейс для технических инструкций.
• Что используемые тепломеры?
• Тепломеры использованы для того чтобы измерить том и жару произведенные во время некоторого промежутка времени. Подача пропущена через танк отчасти заполненный с водой вес которой термальная емкость и знан перед началом эксперимента.
