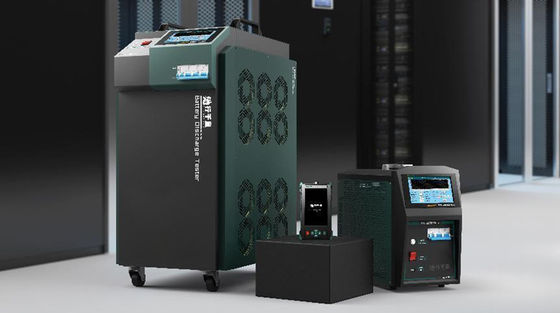

оборудование для испытаний лаборатории тестера обязанности 100V/50A-Battery & разрядки



Характер продукции оборудования для испытаний лаборатории

Тестер обязанности/разрядки батареи аппаратура теста высокой эффективности заново развитая нашей компанией для быстро разрешать эксперимент по разрядки проверки блока батарей, тест емкости блока батарей остаточный, осмотр одиночного блока, и обслуживание батареи ежедневное. Аппаратура принимает предварительную поручая и discharging технологию контроля в стране и за рубежом, и специально конструирована для тестов зарядки аккумулятора, discharging, циклического поручая и discharging согласно поручая и discharging характеристикам батарей свинцовокислотных и лития. Тестер может контролировать напряжение тока батареи, разряд тока, продолжительность разрядки, разряжающую способность и другие параметры во время процесса разрядки в реальное временя; аппаратура принимает умную врезанную операционную систему и поддерживает беспроводную передачу данных для того чтобы осуществить сеть батареи испытывая, которая делает обслуживание и управление блока батарей более легким и более научным, таким образом расширяющ срок службы блока батарей. Ее можно широко использовать в различных индустриях как сообщение, электричество, башня, изготовители батареи, новые предприятия корабля энергии, железная дорога, метро, петрохимическое, etc. с преимуществами легкой деятельности и безопасный поручать и discharging, это идеальный инструмент для тестирования для испытания работы энергетической системы и обслуживания DC.

Характеристика продукта оборудования для испытаний лаборатории

• Разрядка продукта используя полимерный положительный резистор коэффициента температуры (полимерный положительный коэффициент температуры) назвала PTC, прибор может сыграть защитную роль в цепи когда скачок тока слишком большой, слишком высокотемпературной, с функцией само-защиты перегрузок по току (как короткое замыкание), повышения значения сопротивления перегрузок по току остро, для того чтобы ограничивать течение для избежания повреждения к компонентам в цепи. Когда недостаток извлечется, температура прибора PTC автоматически падает и возвращает к низкому государству сопротивления, с высоким фактором безопасности, избегающ накаленного докрасна явления и более сильной экологической приспособляемостьи, делая весь процесс пробы на разрядку более безопасной и стабилизированной.
• Доска основного управляющего воздействия принимает импортированное C.P.U. РУКИ STMicroelectronics высокопроизводительное: стабилизированное представление, высокочастотный, сильный, двойной дизайн дублирования C.P.U. в процессе разрядки, главное C.P.U. ответственно за деятельность и обработку инструкций, вторичное C.P.U. ответственно за контроль сигнала тревоги и управление производственным процессом, когда аварийное положение, главные и вторичные C.P.U. будет главное C.P.U. ответственно за вычисление инструкции и обработку, пока вторичное C.P.U. ответственно за контроль и управление производственным процессом сигнала тревоги. В случае аварийной ситуации, главные и вторичные C.P.U. запрут выход в то же время

Чертеж процессора контрольной панели Fig.1 физический

• экран касания истинного цвета 7-inch: высоко-определение LCD 7 дюймов с разрешением 1024x800 можно использовать визуального для индикатора гистограмм, таблиц, диаграмм, отчетов о данных, документов помощи, etc. сенсорная панель сенсорная панель военного фильма ранга разнослоистого составного сопротивляющаяся с сильной противоинтерференционной способностью, особенно соответствующей для электромагнитного произведенных взаимодействия и переходного взаимодействия ИМПа ульс электростанциями, комнатами батареи и высокочастотными заряжателями. Деятельность меню и переключение страницы можно выполнить сразу через экран касания, и вся деятельность проста и ясна.
• Оно имеет функцию поручать и discharging шаблон заранее поставленный параметром: 6 обыкновенно использовало шаблоны параметра теста встроено, и данные по шаблона можно сохранить после отказа источника питания. После установки, покуда свои параметры не изменены, она всегда эффективна, сохраняющ тревогу устанавливать много параметров каждый раз вы начинаете вверх. Встретьте установки параметра разных видов батарей. Тест можно начать сразу после силы дальше. Никакая потребность устанавливать параметры часто. Тест действительно начат с одним ключом, делая тест простым и эффективным.
• Модуль контроля блока принимает LORO wireless+RS485 связал проволокой передачу: совместимый с контролем уровня напряжения тока блока 2V/4V/6V/12V 4. И встроенное электропитание, без внешнего электропитания. Каждый беспроводной модуль может контролировать 12 батареи в то же время, который проще чем традиционный режим соединения где каждый модуль только контролирует 4/6 индивидуальных напряжений тока. 2 режима связи, беспроводной и связанный проволокой, который можно переключить согласно текущей ситуации (примечанию: одиночный контролируя модуль опционный)

• Профессиональные анализ данных терминала ПК и программное обеспечение управления оборудованы: он может унести глубокое минирование проверок данных произведенных оборудованием, включая одиночную кривую напряжения тока, вся группа в составе кривые напряжения тока, вся группа в составе настоящие кривые, одиночная столбчатая диаграмма, таблица в реальном времени данных, защита секретности пароля верхнего программного обеспечения компьютера, экспириментально заключение и другие функции, и может автоматически произвести отчеты о формат документа Excel/слова согласно требованиям и печати и поместить их в архив.

• Сильное и удобное хранение данных и резервная функция: Складское помещение хранения данных 8GB построено внутри, которое может хранить больше чем 1000 групп в составе поручать и discharging данные, и поддерживает функции как просмотр, анализировать и уничтожение данных за прошедший период. Флэш-диск USB 16GB оборудован с машиной, которая может возвратить данные по процесса теста к флэш-диску USB после вводить ее в порт USB прибора, и после этого принять флэш-диск USB к ПК для управления анализа данных и резервной копии данных через верхнее программное обеспечение компьютера.

• Взгляд кривой данных за прошедший период: через функцию кривой данных за прошедший период интерфейса управления данными, вы можете осмотреть и запросить встроенные архивы данных в форме диаграмм и осциллограмм, так же, как сигналите внутри, сигналите вне, левая сторона движения и право осциллограмм от множественных углов






• Разнообразие условия прекращения разрядки теста могут быть установленными, включая разряжающую способность, продолжительность разрядки, одиночное низшее напряжение, низшее напряжение всей группы. После того как любое условие испытаний будет соотвествовано, разрядка автоматически будет остановлена, так же, как перенапряжение, перегрузки по току, сверх-температура, анормалное хранение данных, обратное соединение терминалов теста напряжения тока и другие дисплеи сигнала тревоги недостатка теста.

• Разнообразие условия прекращения теста поручая могут быть установленными, включая разряжающую способность, поручая продолжительность, одиночны верхний предел низшего напряжения, и все верхний предел напряжения тока группы. Поручать автоматически будет остановлен когда любые условия испытаний будут соотвествованы.

• Оно имеет функцию активации и ремонта: пакет может активировать активную субстанцию отрицательного вулканизования электрода через функцию активации, задействует обязанность и разрядку, уменьшает спад емкости, и улучшает время работы от батарей.

• Функция тарировки собственной личности: аппаратура оборудована с напряжением тока и настоящей корректирующей функцией тарировки, которое могут откалибрировать результаты измерения на месте. Ошибку измерения можно повторно откалибрировать и исправиться для обеспечения точности измерения. Эта функция особенно соответствующая для пользы когда требование для последовательности между чтениями аппаратуры и аппаратурами поля.
• Одиночный контролируя интерфейс аппаратуры поддерживает просмотр одиночных данных по напряжения тока во множественных путях: одиночное напряжение тока батареи собрано в реальное временя и показано в 2 путях, а именно, гистограмме/таблице, для удобства оценки и анализа, и для удобства интуитивного показа состояния напряжения тока батареи.

Параметры Echnical оборудования для испытаний лаборатории

Параметры Echnical
Модель продукта	система батареи 110V
разрядное напряжение	80-132V
Зарядное напряжение	95-150V
Разряда тока	0-50A
Поручая течение	0-40A
Характеристики аппаратуры функциональные
Функция дисплея	экран касания 7-inch LCD, разрешение 1024x800
Точность измерения напряжения тока	±0.5%FS+0.1V
Настоящая точность измерения	±1%FS+0.1A максимальное: 100A
Одиночная точность дисплея напряжения тока	0.01V
Беспроводная функция патруля (опционная)	Совместимый с контролем напряжения тока мономера 2V/6V/12V. Каждый беспроводной контролируя модуль может контролировать 12 мономера в то же время
Точность дисплея поручать и разряда тока	0.1A
Емкость хранения данных	Построенный внутри: ВСПЫШКА 8Gbit; Внешнее хранение 16G
Передача данных	RS485*3; USB*1
Работающий режим	Постоянн напряжение тока/постоянн настоящая/постоянная мощность, параллель/невольничий контроль возможный
Представление защиты (сигнал тревоги LCD reminder+buzzer)
Функция предохранения от хозяина	Предохранение от выключения вызванное излишек температурой, над настоящим и из регулирующего тока
Обратная функция предохранения от соединения	Акустическая и оптически подсказка сигнала тревоги для соединения полярности
Анормалная защита	Отказ источника питания линии электропередач и главного кабеля
Над предохранением от температуры	Построенный в температуре воспринимая зонд, когда температура превысит ℃ 75, прибор автоматически остановит discharging
Предохранение от аварийной остановки	Внешний автомат защити цепи переключателя воздуха для предохранения от аварийной остановки
Окружающая среда работы
Режим тепловыделения	Принудительное воздушное охлаждение
Температура	Температурная амплитуда рабочей температуры: - температура хранения 5~50 ℃: - ℃ 40~70
Влажность	относительная влажность: 0~90% (40±2℃)
Высота	Расклассифицированное 米 altitude≤4000
Работая электропитание
Напряжение тока	Система провода одиночной фазы 3: AC 220V (– 20%~+30%), частота: 45~65Hz;
Напряжение тока выдерживает тест	Входн-кожух: 2200Vdc 1min
	ВХОД-ВЫХОД: 2200Vdc 1min
	Выход-кожух: 700Vdc 1min
Безопасность	EN610950
Размеры аппаратуры
Размер хозяина (mm)	483*230*400
Вес	22KG
Проводка кабеля	Кабель быстрый соединяет штепсельную вилку (красную плюс черный минус), размер: настоящий mm ² * 3m, 1 позитва и 1 отрицательных

































































































































обязанность 100V50A-Battery & разрядка Tester.pdf
