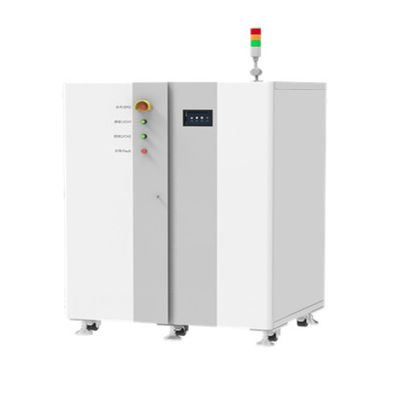

Система тестирования аккумуляторов 600V300A для тестирования заряда и разряда

Введение в систему

Система тестирования аккумуляторов

Премьера продукта :

Тест имитации аккумуляторной батареи, тест скорости;

Испытание на цикличность;

Мощность, емкость, обнаружение энергии;

Виртуальное сопоставление аккумуляторных батарей: подбор кривой заряда-разряда, определение и оценка согласованности батарей;

Обнаружение высокой скорости зарядки и разрядки;

Батарея питания, обнаружение модуля аккумуляторной батареи: напряжение мономера, мониторинг температуры мономера (высоковольтное оборудование).

Особенности (некоторые функции необходимо настроить):

Высокопроизводительная платформа обнаружения заряда-разряда, специально разработанная для аккумуляторных модулей (комплектов) с высокой плотностью мощности.

Конструкция с изоляцией частоты питания в сочетании с низким температурным дрейфом, высокопроизводительный многоканальный 24-битный

Чип аналого-цифрового преобразования АЦП, статическая точность выше, чем у традиционного оборудования.

Система имеет высокую удельную мощность, многоканальную интеграцию и функции рекуперации энергии.

Работа HMI, интеллектуальная автоматическая калибровка одной кнопкой.

Разнообразие адаптивности BMS, поддержка зарядки и разрядки одного и того же/другого порта, поддержка схемы реле/MOSBMS;поддержка независимого расширения связи CAN и RS485;поддержка функции конфигурации DBC.

Удаленное управление хост-компьютером осуществляется через Ethernet, что позволяет реализовать параллельное соединение каналов, поддерживать импульс и моделирование условий работы.

Дизайн интерфейса взаимодействия человека с компьютером, функции системы просты и удобны в эксплуатации;поддержка ряда пользовательских настроек;оснащен регулярной службой автоматического напоминания о калибровке.

①Описание системы

Система обнаружения Module &PACK представляет собой высокоточное зарядно-разрядное устройство, специально разработанное для тестирования мощных аккумуляторных батарей.Он обладает такими характеристиками, как высокая скорость динамического отклика, высокая стабильная точность, гибкая конфигурация нескольких каналов и т. д. Он поддерживает импульсное тестирование, тестирование срока службы цикла, тестирование моделирования промышленной ситуации.Система имеет функции многоканального ввода и рекуперации энергии, которые могут значительно сократить энергопотребление в процессе зарядки и разрядки;он использует топологию двунаправленного высокочастотного преобразования постоянного тока в сочетании с высокопроизводительным многоканальным 24-битным чипом преобразования AD, разрешение выборки выше, чем у традиционного однодиапазонного оборудования.

② Практика с числами

③Архитектура системы

Вся система использует трехуровневую архитектуру (уровень энергосистемы, уровень централизованного мониторинга, уровень удаленного взаимодействия), и каждый уровень независим друг от друга и выполняет свои собственные обязанности для обеспечения надежной работы системы.

④Дизайн системы

1. Строгая проверка моделирования

Создавать и улучшать имитационную модель MTALAB;

Гарантия оптимального дизайна индекса каждого параметра.

2. Оригинальный адаптивный алгоритм управления демпфированием

Эффективно подавляйте резонансный пик, генерируемый фильтром LCL, чтобы обеспечить стабильность системы с обратной связью.

⑤Структура системы

1. Трехфазный AC-DC модуль

Трехфазная конструкция с нулевой линией:Принятие усовершенствованной трехфазной конструкции с нулевой линией, благодаря зрелой и надежной трехфазной мостовой схеме PFC, напряжение на шине стабильно, что отвечает потребностям быстрого реагирования;

Высокая мощность и низкие гармоники:двунаправленный коэффициент мощности > 0,99, низкая гармоника тока < 5 %, подходит для различных жестких электросетей, а инвертор надежно подключен к сети;

дизайн частотной изоляции:через изолирующий трансформатор промышленной частоты, двусторонняя изоляция, двусторонний поток энергии, стабильный и надежный;

Сильная совместимость:отличная электромагнитная совместимость, модуль более надежен и эффективен.

2. Двунаправленный DC-DC модуль

Примите схему BUCK-BOOST:использовать эффективную и надежную схему BUCK-BOOST для быстрой реакции зарядки и разрядки;

Конструкция высокопроизводительного фильтра LCL:в сочетании с высокопроизводительной схемой фильтра LCL, низкой пульсацией, высокой точностью, независимым управлением каждым каналом, поддержкой параллельного соединения канала/модуля;

Удовлетворить различные требования к тесту:Топология поддерживает гибкую трансформацию и может быть расширена для совместимости с различными портами зарядки и разрядки, разрядки с нулевым отрицательным давлением и удовлетворения различных потребностей в тестировании аккумуляторов.

Список деталей оборудования

Управление данными и анализ

Требования к конфигурации системы ПК

Схема развертывания сети системы

Система обнаружения химического состава батарей BTS основана на оригинальной офисной сети и рабочей платформе компьютерного оборудования.Это очень легко реализовать, операция проста, и пользователь может удаленно войти в систему через Интернет, чтобы выполнять различные операции с оборудованием;использование сетевого подключения и базы данных SQL, централизованное управление несколькими подключенными шкафами оборудования, а также централизованное управление, анализ и статистика всех данных.Рисунок 4 представляет собой схему развертывания сети устройства обнаружения батареи BTS.

Требования к рабочей среде оборудования

Технические характеристики
