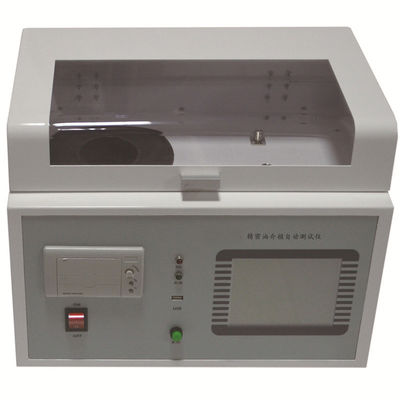

IEC 60247 ИЗОЛЯЦИОННОЕ МАСЛО ДИЭЛЕКТРИЧЕСКИЕ ПОТЕРИ И ТЕСТЕР СОПРОТИВЛЕНИЯ

ВведениеТестер диэлектрических потерь и удельного сопротивления изоляционного масла

Тестер проводимости диэлектрических потерь изоляционного масла используется для измерения угла диэлектрических потерь изоляционного масла и других жидких изоляционных сред, а также для проверки объемного удельного сопротивления интегрированной структуры высокоточных инструментов.Он полностью соответствует национальному стандарту GB/T 5654-2007 и стандарту мощности DL/T421.
стандарт мощности DL/T421;внутренняя интеграция масляного стакана диэлектрических потерь, регулятора температуры, датчика температуры, моста для тестирования диэлектрических потерь, источника питания для тестирования переменного тока, стандартного конденсатора, тестера высокого сопротивления и т. д.
испытательный блок питания, стандартный конденсатор, измеритель высокого сопротивления, источник высокого напряжения постоянного тока и другие основные компоненты.В нагревательной части используется самый передовой метод высокочастотного индукционного нагрева.
В нагревательной части используется самый передовой метод высокочастотного индукционного нагрева, преимущества которого заключаются в отсутствии контакта между масляной чашей и нагревательным элементом, равномерном нагреве, высокой скорости и удобном управлении.
Удобство и другие преимущества.Испытательный источник питания переменного тока использует метод преобразования AC-DC-AC, эффективно избегая колебаний сетевого напряжения и частоты на диэлектрике.
Даже если генератор вырабатывает электричество, прибор также может работать правильно.Внутренний стандартный конденсатор SF6.
газонаполненный трехполюсный конденсатор, диэлектрические потери и емкость конденсатора не зависят от температуры и влажности окружающей среды, что обеспечивает стабильную точность прибора после длительного периода использования.
Это гарантирует, что точность прибора останется неизменной после длительного периода использования.
Прибор оснащен большим экраном (320 × 240) с сенсорным дисплеем, а также внутренней цифровой технологией, всеми интеллектуальными автоматическими измерениями и несколькими режимами измерения.
(320 × 240) сенсорный экран, полное меню на китайском языке, каждый шаг имеет подсказку на китайском языке, результаты теста можно распечатать.
Оператору не требуется профессиональная подготовка, чтобы умело им пользоваться.

Характеристика

(1) Масляный стакан имеет трехэлектродную структуру, соответствующую национальному стандарту GB/T5654-20077/IEC 60247, с межполюсным расстоянием 2 мм, что может устранить влияние паразитной емкости и диареи на диэлектрические потери. результаты теста.
(2) В приборе используется среднечастотный индукционный нагрев и алгоритм ПИД-регулирования температуры.Метод нагрева имеет преимущества отсутствия контакта между масляной чашкой и нагревательным элементом, равномерного нагрева, высокой скорости и удобного управления, так что температура строго контролируется в пределах заданного диапазона погрешности температуры.
(3) Конденсатор внутреннего стандарта представляет собой трехэлектродный конденсатор с элегазовым наполнением, диэлектрические потери и емкость конденсатора не зависят от температуры и влажности окружающей среды, поэтому точность прибора гарантируется даже после длительного использования.
(4) Испытательный источник питания переменного тока использует метод преобразования переменного тока в постоянный, эффективно избегая влияния напряжения сети и колебаний частоты на точность диэлектрических испытаний, даже если генератор вырабатывает электричество, прибор также может работать правильно.
(5) Идеальная функция защиты.При перенапряжении, перегрузке по току, коротком замыкании высокого напряжения прибор может быстро отключить высокое напряжение и выдать предупреждающее сообщение.Когда датчик температуры выходит из строя или не подключен, выдается предупреждающее сообщение.
В среднечастотной индукционной нагревательной печи имеется реле ограничения температуры.Когда температура превышает 120 градусов, реле срабатывает и нагрев прекращается.
(6) Простая установка параметров теста.Диапазон настройки температуры 0 ~ 120 ℃, диапазон настройки напряжения переменного тока
500 ~ 2200 В, диапазон настройки напряжения постоянного тока 300 ~ 500 В.
(7) Использование ЖК-дисплея с большим экраном, с подсветкой, четким дисплеем.Дружественный человеко-машинный интерфейс, просто следуйте подсказкам меню на китайском языке, вводите команды, прибор может автоматически выполнять тест.А также автоматически сохранять и распечатывать результаты испытаний.
(8) Часы реального времени, дату и время теста можно сохранить, отобразить и распечатать вместе с результатами теста.
(9) Функция калибровки пустой чашки электрода.Измерьте электрическую емкость и коэффициент диэлектрических потерь пустой чашки электрода, чтобы оценить состояние очистки и сборки пустой чашки электрода.Данные калибровки автоматически сохраняются для облегчения точного расчета относительной емкости и удельного сопротивления постоянному току.

технические параметры

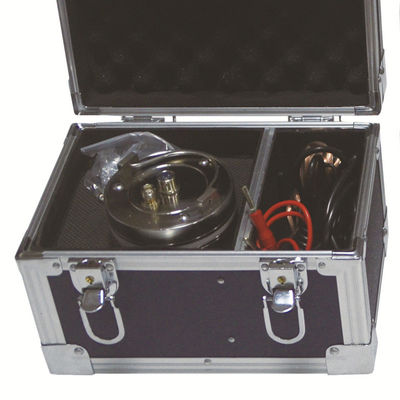

основные технические параметры масляного стакана

(1) Расстояние между высоким и низким давлением 2 мм
(2) Электрическая мощность пустой чашки 60 ± 2 PF
(3) Максимальное испытательное напряжение промышленной частоты 2000В
(4) Диэлектрические потери пустой чашки tgδ<1×10-4
(5) Емкость жидкости около 40 мл
(6) Материал электрода нержавеющая сталь
(7) Объем 70 мм (Д) × 120 мм (В)
