Внедрение продукции

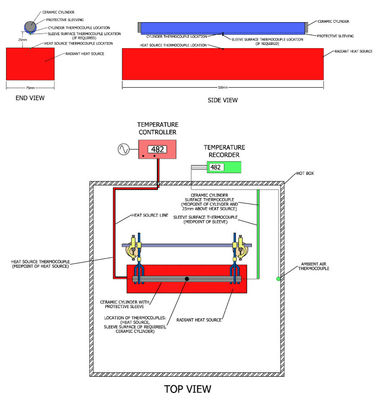

Это стендовое испытание должно позволить измерениям сопротивлению к излучающему потоку тепла изолируя материалов в рукаве, трубопроводе или ленте. Эффективность рукава определена путем измерять разницу в температуры черного керамического цилиндра и с и без защитного рукава.

Состав

Горячая коробка (дополнение 2)

Внутренние размеры 500 X 500 X 500 mm.

Алюминиевая структура профиля с изолированной панелью (нержавеющей сталью + изоляцией + нержавеющей сталью), на дне и сторонах.

Отверстие и закрывая система должны быть обеспечены на верхней стороне.

Дверь с иллюминатором быть обеспеченным на передней грани.

Ноги также быть обеспеченным, с 2 вариантами: ноги см 2-10, который нужно поместить на таблице или ноги см 50-80, который нужно поместить на том основании

Источник испепеляющего жара (дополнение 3)

Радиант «Itech» (712400) 1500W уже доступное на GREMTEK - обеспечьте кожух для удержания радианта и для того чтобы изолировать заднюю сторону - регулировка через безконтактный датчик в центре излучающего (KEYENCE FT-H50 - дополнение 4)

Термопара k (дополнение 4)

K типа зонд термопары с явными парами - SV2000.

Прекращение соединителя Compensed мужское миниатюрное.

Регулятор/рекордер или система автоматизации

Регулятор должен позволить регулировке температуры на поверхности теплового источника.

Регулировку необходимо сделать через безконтактную термопару (как Keyence FT-H50K - дополнение 4).

Рекордер или система автоматизации должны хранить все измерения температуры (источники и K типа термопары).

Эти данные должны быть легко retrievable от любого ПК соединенного с сетью. Извлечение данных можно обрабатывать через Excel.

Рекордер или система автоматизации должны позволить определить:

Которая термопара контролирует тепловой источник записывая частота (пример: записывая температура каждые 1 или 5 секунд).

Время рекордного начала и конца (если возможный), то

Добавьте комментарии (если возможный), то

Определите имя для соединенных термопар (если возможный), то

Способный для того чтобы записать до 12 K типа термопары со штепсельной вилкой MMK для миниатюрных соединителей (дополнения 4)

Поддержка цилиндра

Это должно мочь твердо держать цилиндр на своих концах параллельных к этому радианту согласно различным диаметрам.

Разборка цилиндра должна быть легка для того чтобы продолжать со своей заменой (испытывая с или без защиты).

Расстояние между излучающей стороной и излучающей поверхностью должно быть легко регулируемо от 5 до 100 mm.

Система позиционирования должна мочь к способному к адаптации использовать другие поддержки чем цилиндры. Например: плиты, части клиента,…

Эта система позиционирования должна мочь быть приспособленным для использования поддержек за исключением цилиндров. Например плита, части клиента, etc.
