Вертикальный высокотемпературный Rh печи 20-40℃ 20-80% камеры 1000w

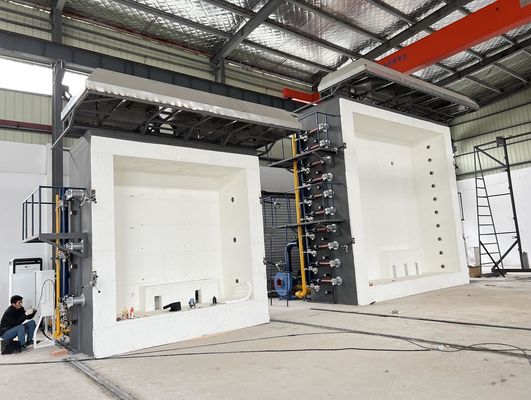

Высокотемпературная вертикальная печь

I. объем применения:

1,1 применимый к тесту огнестойкости дверей и собраний шторки установленных в отверстия вертикальных отделяя элементов; как прикрепленные на петлях двери, двери оси, горизонтальные раздвижные двери, вертикальные раздвижные двери, (включая раздвижные двери связи и секционные двери), свертывая двери, другой сползать, складывая двери, двери щитка, панели которые можно двинуть в стену, etc., так же, как тест огнестойкости строя дверей с дверями без дверей и шторок.

II. стандарты

2,1 соответствие со стандартным EN 1364-1 BS: 2015: «Тест огнестойкости для не-нагрузки нося часть 1: Стены

2,2 соответствие со стандартным EN 1364-3 BS: 2014: «Тест огнестойкости для стен подшипника не-нагрузки. Часть 1: Ненесущие стены. Полные структурные собрания целостности».

2,3 соответствие со стандартным EN 1364 до 4 BS: 2014 «испытывать огнестойкости элементов подшипника не-нагрузки. Ненесущая стена части 4, компонентная конфигурация

2,4 соответствует испытывать огнестойкости 1365-1:2012 EN BS «части компонентов 1 подшипника нагрузки: Стены».

2,5 соответствие с испытывать огнестойкостью 1365-5:2004 EN BS «части 5 элементов нагрузк-подшипника: балконы и дорожки

2,6 соответствие с испытывать огнестойкостью 1365-6:2004 EN BS «части 6 элементов подшипника нагрузки: лестницы

2,7 соответствие с испытывать огнестойкостью 1366-2:2015 EN BS «демферов огня части 2 установок обслуживания

2,8 соответствие с испытывать огнестойкостью 1366-3:2009 EN BS «уплотнений части 3 установок обслуживания непромокаемых

2,9 соответствие с испытывать огнестойкостью 1366-5:2010 EN BS «проходов части 5 установок обслуживания вспомогательных и валов вентиляции

2,10 соответствие с EN 1634-1:2014+A1 BS: 2018 «испытывать огнестойкости огня части 1 собраний двери и клобука дверей и клобуков

3,12 соответствие с испытывать огнестойкостью 1634-2:2008 EN BS «аппаратных компонентов здания для дверей, шторок и действующих аксессуаров окна и части 2 собраний

3,13 соответствие со стандартным EN 1634-3 BS: 2004 «испытывать огнестойкости дверей и фасции дыма части компонентов 3 двери и фасции».

3,14 соответствие с EN 13381-2 BS: 2014 «методов теста для определять вклад компонентов к огнестойкости. Защита вертикальных структур

3,15 соответствие с методы тестом стандартного 13381-4:2013 EN BS «для определять вклад членов к предохранению от части 4 огнестойкости пассивному стальных структур

3,16 соответствие с методы тестом стандартного 13381-7:2019 EN BS) «для определять вклад членов к предохранению от части 7 огнестойкости приложенному к членам тимберса

3,17 соответствие со стандартным EN 13381-8 BS: 2013 «методов теста для определять огнестойкость методов предохранения от членов для стальных членов приложенных к стальным членам

3,18 соответствие со стандартным EN 13381-9 BS: 2015 «методов теста для определять вклад членов к огнестойкости. Применение систем защиты от огня для стальных балок с отверстиями сети

3,19 соответствует стандартному ASTM E119: 2012 «методов теста огня для структур и материалов здания

3,20 соответствует стандартному UL 10B: Стандарт 2008 для теста огня собраний двери

3,21 соответствие с UL 10C: Стандарт 2009 для теста огня собраний двери под положительным давлением

III. основные особенности представления:

3,1 одну печь можно использовать для множественных целей и может быть совместима со множественными стандартами.

3,2 примите высокоточную карту приема для того чтобы собрать данные различных аспектов как температура, давление и расход потока каждой дороги, и проанализируйте, процесс и контроль микрокомпьютером для произведения воспроизводства в реальном времени реальной информации во время сгорания, и сразу выведите результаты анализом и определением микрокомпьютера; вся машина принимает все высококачественные приборы для обеспечения что система высококачественных, высокоскоростных деятельности и предварительный.

3,3 примите высокоточные карту приема + модуль мульти-цепи + PLC + компьютер, и снабдите режим контроля PID автоматический, с превосходными стабильностью, повторимостью и воспроизводимостью.

3,4 принимающ интерфейс и LabView деятельности WINDOWS XP, особенное развитие средств программирования для глобального оборудования точности, стиль интерфейса свежо, красиво и просто. Во время теста, результаты измерения показаны в реальное временя и идеальная кривая нарисована динамически, и данные можно сохранить, прочитать и напечатать - вне постоянно. С высоким разумом, направленные особенности деятельности меню, легких и интуитивных, так, что результаты теста будут более точны.

3,5 расчетный срок службы печи больше чем 15 лет, и печь построена с технологией американца GOVMARK (Gomak). структура 5-слоя, когда внутреннее ℃ 1300 температуры слоя, наружная температура слоя комнатная температура; длинный срок службы, материал изоляции внутреннего слоя (нося частей) легок для замены.

3,6 множественные системы защиты безопасности включая теплозащиту воздуховода, предохранение от отпуска давления, предохранение от утечки, обнаружение утечки газа, предохранение от безопасности газопровода, предохранение от безопасности горелки и другие объекты безопасности для увеличения фактора безопасности во всех аспектах.

3,7 высокотемпературный горячий воздух извлеченный от печи вод-охлажен и с воздушным охлаждением, и вода использует обеспечивая циркуляцию воду, которая улучшает сбережения энергии.

IV. структурное проектирование печи

4,1 конструкция печи: Печь конструирована для того чтобы продолжать на больше чем 15 лет, и печь построена используя технологию GOVMARK (Gomak) от США. структура 5-слоя, когда внутренний слой 1300°C, температура наружного слоя комнатная температура; длинный срок службы, материал изоляции (нося части) внутреннего слоя легок для замены. Структура 5-слоя, снаружи внутрь, следующим образом: первый слой железный каркас; второй слой построен с красными кирпичами как периферия; третий слой тугоплавкий высокотемпературный азбест; четвертый слой тугоплавкие кирпичи; пятый слой содержит хлопок огнеупорного материала циркония высокотемпературный, с тугоплавкой температурой 1600°C.

4,2 высокотемпературные устойчивые материалы.

4.2.1 тугоплавких кирпича: температура для самого высокого ℃ 1750 сопротивления температуры, ℃ 1600, насыпная плотность 1.0g/cm3, удельная работа разрыва пользы сопротивления долгого времени высокотемпературное комнатной температуры более высоко чем 3.2MPa, ℃ 1400 refired линия изменение 0,5%, термальная проводимость лучшая чем 0.4W/m - K.

промышленный тугоплавкий связыватель 4.2.2 для скреплять: температура 1400℃ пользы.

хлопок 4.2.3 печей высокотемпературный устойчивый: используя циркони-содержа тугоплавкий высокотемпературный хлопок, толщина 50mm, температура долгого времени тугоплавкая 1600 ℃, материалы изоляции промышленной печи особенные.

4,3 материал для рамки: выбор согласно «выбору руководства» (третье издание), главы 11 дизайна промышленной печи - структурные части для печи, раздела 3 - стальному, штендеру печи, бортовому штендеру, лучу ноги свода, поперечной балке и растягиваемому элементу силы, etc. выбирает Q235-A стальное, печь стальная пластина наружной стены выбирает сталь Q215-A. Материал печи стальной: не чем Q235; стальная пластина печи: ≥ 3mm толщины. горизонтальный материал корпуса печи используя железный каркас, меняемый.

размер 4,4 печей: 3000mm (w) *3000mm (h) *1500mm (d).

обработка анти--корозии стальной структуры и трубы 4,5 печей: используя 3 слоя покрытия, полностью высокотемпературного устойчивого покрытия анти--корозии, наружного слоя черного и серого.
