UL 1685 / UL 2556 Стандартная вертикальная камера испытаний на выделение пламени и дыма для волоконно-оптических кабелей

UL 1685 / UL 2556 Стандартная вертикальная испытательная камера для проводов, кабелей и оптических волокон

I. Применение

1.1 Применимо для проверки стандартов сгорания кабеля и волоконно-оптического кабеля FT4 вертикального Man Yan и выброса дыма;

1.2 метод испытания: кабель и волоконно-оптический кабель, вертикально привязанные к сжигающему стойке, конец испытания для проверки высоты сжигания кабеля и волоконно-оптического кабеля и выработки дыма.

II.Соответствие стандартам:

2.1 UL2556-2016 "Методы испытаний проводов и кабелей" раздел 9.6 "Испытания с огнем на вертикальных поддонах (Метод 1-Вертикальный поддоны и Метод 2-FT4). -FT4) " и Приложение H;

2.2 Соответствие UL1581-2019 "Референтный стандарт для электрических проводов, кабелей и гибких кабелей", раздел 11.1.

и гибкие кабели, раздел 1164 "Физическое испытание на огне в вертикальной емкости FT4/IEEE 1202";

2.3 Соответствовать UL1685-2018 "Стандарт испытаний вертикальных контейнеров на распространение огня и выделение дыма для электрических и оптических волоконных кабелей".

В-третьих, основные технические параметры:

3.1 Состав прибора: испытательная коробка, вышка сбора дыма, трубопроводы, источник зажигания, испытательная рама, оптическая система, сбор и обработка данных и другие компоненты;

3.2 Испытательный зал:

3.2.1 Внутренний размер: высота 3353 мм, длина 2438 мм, ширина 2438 мм;

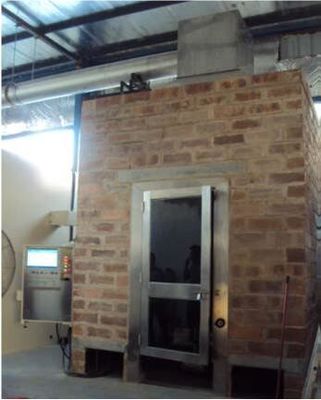

3.2.2 Структура: изготовлена из квадратов из кирпича (см. рис. 1) или из нержавеющей стали с теплоизоляцией (см. рис. 2),

3.2.3 Дверь доступа: перед испытательной камерой есть дверь доступа высотой 2,1 м, шириной 0,9 мм, изготовленная из нержавеющей стали, с окном наблюдения,Окно наблюдения состоит из отвержденного стекла.Размер окна наблюдения для квадрата 457 мм * 457 мм, слева и справа перед и после всего четырех одного окна наблюдения;

3.2.4 Сборная башня: вершина коническая, угол наклона 40 градусов, установленная в конусе на вершине сборной башни размером 914 мм квадрата.

3.2.5 Источник воздуха: в нижней части испытательной камеры имеются четыре входа воздуха, передняя левая и правая стороны имеют длину и ширину 559*343 мм,средняя часть передней части (нижняя часть двери) равна 914mm*343mm, а задняя часть длиной и шириной 2438*305 мм;

3.2.6 Освещение: на левой стороне испытательной коробки установлены две световые лампы.

3.2.6 Поднос (испытательная стойка):

3.2.6.1 Структура: состоит из рамы из нержавеющей стали шириной 305 мм, глубиной 76 мм и высотой 2400 мм, с расстоянием между каждой лестницей в центре 25 мм,и протекторы лестниц, состоящие из нержавеющей стали длиной 305 мм и шириной 13 мм.

3.2.6.2 Установка стальной пластины на верхней части поддона размером 610 х 610 мм и толщиной 3,2 мм.

3.2.6.3 Палетка устанавливается вертикально в геометрическом центре испытательной камеры.

Стальные лестницы, фуражи, тележки

3.3 Источник зажигания пилота:

3.3.1 факелом для пропанного газа полосового типа и вспомогательным потокометром и смесителем Вентури, факелом для плоского диска из нержавеющей стали длиной 341 мм, шириной 30 мм,его огневая поверхность пробурена 242 отверстиями диаметром 1.35 мм. Эти отверстия в центре расстояния 3,2 мм, распределены в три ряда, каждый ряд 81, 80 и 81, соответственно, распределены в номинальном размере 257 мм * 5 мм диапазоне.

3.3.2 Положение источника зажигания: факел должен быть установлен горизонтально, на расстоянии 76 мм от передней поверхности пробы провода и симметрично оси стальной лестницы.Точка зажигания факела расположена в центре стальной лестницы между двумя перекрестниками и находится не менее 457 мм от нижнего конца образца..

3.3.3 Потокомер:

3.3.3.1 используется массовой потокомер;

3.3.3.2 Пропанный потокомер: 230 mm3/s;

3.3.3.3 Протокомер воздуха: 1330 mm3/s;

3.3.3.4 оснащены измерительным высотомерами пламени.

3.4 Оптическая система: состоит из передающей части и принимающей части, расстояние между источником света и кремниевой фотоэлементом составляет 910 мм;.

3.4.1Излучающая часть: дымовая лампа с кварцевой лампой.

3.4.1.1 Стандартная мощность: 100 Вт

3.4.1.2 Стандартное напряжение: 12 В постоянного тока

3.4.1.3 Стандартный световой поток: 2000lm-3000lm

3.4.1.4 Лампочка питается от 12 В, напряжение стабильно ±0,01 В, лампочка установлена в крышку, а линза состоит из линзы для регулирования луча.

3.4.1.5 Приемник: кремниевая фотоэлементная ячейка,его спектральный отклик и фотометр Международной комиссии по освещению (CIE), чтобы соответствовать световой проницаемости 0% для отсутствия света через световую проницаемость 100%, свет полностью проникает.

3.4.1.6 Приобретение данных: выходный сигнал фотоэлемента обрабатывается микрокомпьютером в непрерывную запись количества оттенков дыма, непосредственно считываемой оптической плотности и проницаемости.Операция для сеанса WINDOWSXP, стиль LABVIEW, отображение результатов измерений в режиме реального времени во время испытания и динамическое изображение идеальной кривой.и отчеты можно печатать непосредственно.

3.5 Испытательная труба:

3.5.1 Внутренний диаметр 405 мм и длина 5500 мм из нержавеющей стали USU304#;

3.5.2 Труба подключена к капоту сбора. Внутренний диаметр трубы D составляет 405 мм. для создания равномерного распределения потока в точке измерения,длина прямого сечения трубы в точке, где труба соединена с сборной башней, составляет 3600 мм.

4.5.2 Материал пробной трубы: использование двойной трубы, внутренний слой из нержавеющей стали USU304 толщиной 1,2 мм, средний слой из асбеста, внешний слой из белого железа толщиной 1,2 мм.

4.5.3 В то же время, чтобы точно измерить поток, наша компания в соответствии с положениями стандарта Европейского Союза EN14390, через дефлектор лист,до и после испытательного участка сформировать равномерную поверхность потока.

4.5.4 Объемный приток в пробирке: объемный приток в течение испытания должен быть 0,65±0,5 м3/с от объема притока выхлопного воздуха.

4.5.5 двунаправленный зонд.

4.5.5.1 Место установки: двусторонний зонд для измерения объемного потока в выхлопной трубе,Зонд устанавливается в левой стороне коллекторной коробки от длины центральной линии трубопровода в положении 4000 мм, к концу соединительной трубы длиной 1500 мм. Зонд длиной 32 мм, наружный диаметр 16 мм цилиндра, изготовленный из нержавеющей стали.Газовая камера разделена на две одинаковые камеры, и разница давления между двумя камерами измеряется преобразователем давления.;

4.5.5.2 Дифференциальный датчик давления: для измерения дифференциального давления трубопровода используется высокоточный датчик дифференциального давления.диапазон (0 ~ 200) Pa, точность ± 1 Pa, время отклика датчика давления 90% выхода до 1 с;

4.5.6 термопары: композитные положения GB/T16839.1-1997 бронированной термопары типа K для измерения температуры газа в районе, близком к зонду.

4.6 Система управления: специальное программное обеспечение для разработки приборов компании NI США LabeView, а также карта управления сбора данных Taiwan Advantech;управление испытательным процессом может быть просмотрено в кривых данных испытания в режиме реального времени, может достигать автоматического сбора и обработки данных, сохранения данных и результатов измерений вывода.

Кирпичная комната будет изготовлена конечным клиентом, чертежи будут представлены SKYLINE

Градостроительные работы, включая строительство платформы для 8,3-метровых каналов и выхлопного вентилятора, будут выполняться заказчиком.
