Измеритель крутящейся прочности используется для сидячей мебели, с грузовой подложкой и аксессуарами для крепления стула, согласно DIN 4551, EN 1335, NEN 1812 и BIFMA 5.1.
Он используется для офисных стульев, стульев, газовых пружин, испытываемые устройства подвергаются либо всей процедуре испытаний, предписанной стандартами, либо отдельным отдельным испытаниям.
Каждая из испытательных осей имеет свои собственные контроллеры, установленные в непосредственной близости, которые управляются с помощью сенсорной панели и управляются ПЛК.
Применение
Данное испытание применяется ко всем типам стульев с вращающимся сиденьем.
Цель испытания: Данная машина предназначена для оценки способности стула выдерживать нагрузки и износ, вызванные повторным вращением.
Спецификации
| Согласно стандарту испытаний |
BIFMA X5.1-2002, испытание No 9 |
| Применимость |
Данное испытание применяется ко всем типам стульев с вращающимся сиденьем. |
| Цель испытания |
Эта машина предназначена для оценки способности стула выдерживать нагрузки и износ, вызванные повторным вращением. |
| Механизм машины |
Вес груза: 102 кг (225 фунтов) |
| Скорость цикла |
5 ~ 15 оборотов в минуту |
| Испытательный цикл |
120Тысячу раз |
| Счетчик |
999,999 |
| Масса нагрузки |
Регулируемый |
Стандарты
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2
Состоит из:
1 испытательная рамка
1 вращающаяся испытательная установка с электрическим приводом
1 управляемая нагрузкой привода, диаметр поршень 80 мм, ход поршень 500 мм, 2500 Н
1 грузовая подставка диаметром 200 мм в соответствии с DIN EN 1335 с карданическим зажимом
1 диапазон стандартных креплений
1 элемент нагрузки 5 кН - 1 набор тормозов, зажимов
Справочный документ: BIFMA X5.1-2017 Проверка вращения
(а) Стул должен быть прикреплен к платформе. Сидение или платформа должны быть прикреплены к вращению.
b) Если сиденье регулируется, настроить его на максимальное положение сидения.
c) На сиденье должно быть помещено груз весом 122 кг (270 фунтов), так что центр тяжести груза находится на расстоянии от 51 до 64 мм (2 до 2,5 дюйма) вперед от центральной линии оси вращения, как показано на рисунке 1.
d) Устройство для крутящихся велосипедов должно регулироваться так, чтобы вращаться меньшим из следующих параметров: доступный диапазон вращения или 360 градусов ± 10 градусов. Если доступный диапазон вращения менее 360 градусов,вращение испытательной машины должно регулироваться таким образом, чтобы вращающийся механизм касался, но не отменял тормоза;Ротация может быть двусторонней или однонаправленной.
e) Для стульев, которые вращаются на 360 градусов, один цикл - это одно полное вращение. Для стульев, которые вращаются менее чем на 360 градусов, один цикл - это вращение от одной остановки к другой.
f) Сидение или платформа вращаются в течение 60 000 циклов со скоростью от 5 до 15 оборотов в минуту.
g) Если высота сиденья регулируется, установьте ее в самое низкое положение.
h) Для всех стульев продолжить испытание еще 60 000 циклов, в общей сложности 120 000 циклов.

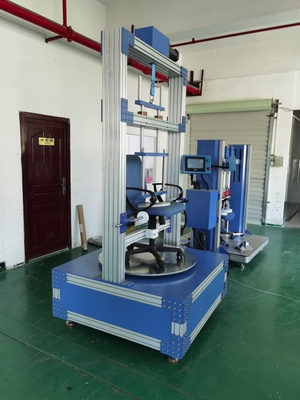

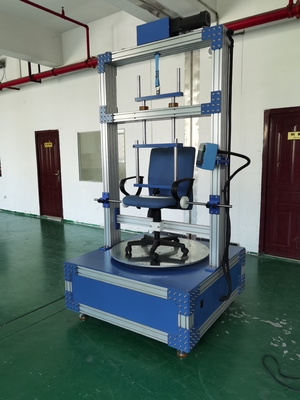

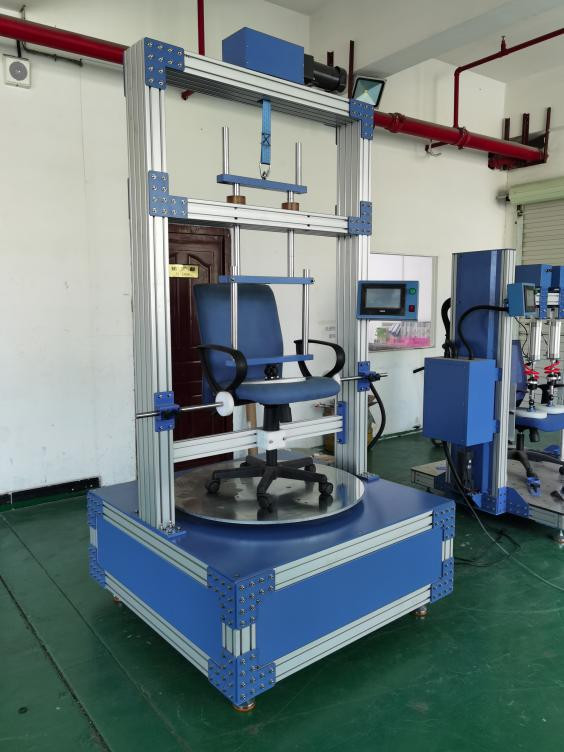

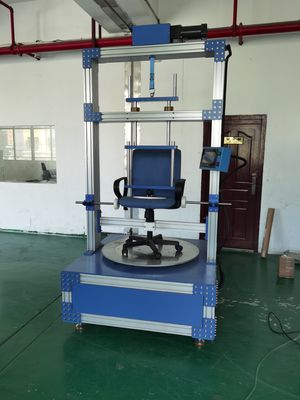

Испытательное изображение:
