Измеритель кресла с вращающейся прочностью BIFMA 5.1 для офисной мебели

Измеритель крутящейся прочности используется для сидячей мебели, с грузовой подложкой и аксессуарами для крепления стула, согласно DIN 4551, EN 1335, NEN 1812 и BIFMA 5.1.

Он используется для офисных стульев, стульев, газовых пружин, испытываемые устройства подвергаются либо всей процедуре испытаний, предписанной стандартами, либо отдельным отдельным испытаниям.

Каждая из испытательных осей имеет свои собственные контроллеры, установленные в непосредственной близости, которые управляются с помощью сенсорной панели и управляются ПЛК.

Применение

• Производители офисных стульев Обеспечение качества и тестирование разработки продукции

• Лаборатории по испытанию мебели¢ Сертификация и проверка соответствия третьей стороной

• Департаменты закупок и качестваКвалификация поставщиков и входящая инспекция

• Производители эргономичных сиденийПроверка долговечности вращающегося механизма

• Производители стул и газовых пружинОценка долговечности компонента

• Исследовательские учрежденияСравнительный анализ продукции и исследования материалов

Применяется к:Все виды стульев с вращающимся сиденьем.

Спецификации

Стандарты
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Состоит из:

1 испытательная рамка

1 вращающаяся испытательная установка с электрическим приводом

1 управляемая нагрузкой привода, диаметр поршень 80 мм, ход поршень 500 мм, 2500 Н

1 грузовая подставка диаметром 200 мм в соответствии с DIN EN 1335 с карданическим зажимом

1 диапазон стандартных креплений

1 элемент нагрузки 5 кН - 1 набор тормозов, зажимов

Часто задаваемые вопросы

Вопрос 1: Для чего используется это оборудование?
Эта машина проверяет долговечность вращающихся механизмов стула, имитируя годы повторного вращения под нагрузкой.Он помогает производителям проверять качество продукции и соответствовать международным требованиям сертификации до выпуска на рынок.

Вопрос 2: Как работает машина?
Испытатель накладывает на сиденье взвешенную нагрузку и вращает стул или платформу с контролируемой скоростью (515 оборотов в минуту) в течение 120 000 циклов.Управление ПЛК и сенсорной панелью позволяет легко настроить и контролировать.

Вопрос 3: Какие стандарты он соблюдает?
Он поддерживает BIFMA X5.1, BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 и EN 581-2. Основным эталоном испытания является BIFMA X5.1-2002, испытание No 9, с процедурой, основанной на BIFMA X5.1-2017.

Вопрос 4: Какие типы стульев можно протестировать?
Все виды стульев с вращающимся сиденьем включая офисные стулья, стулья и сиденья с газовой пружиной могут быть испытаны с использованием включенных креплений и грузовой подставки.

Q5: Каковы ключевые параметры испытаний?
Масса нагрузки: 102 кг (225 фунтов) регулируемая. Скорость цикла: 515 вращений/мин. Продолжительность испытания: 120 000 циклов. Диапазон вращения: 0-360°. Мощность счетчика: 999,999 циклов.

Вопрос 6: Что поставляется с машиной?
Комплект включает в себя испытательную раму, электрически управляемую вращающуюся испытательную установку, пневматический приводной механизм (80 мм отверстия / 500 мм хода / 2500 Н), 200 мм грузовую подложку с кардановым соединением, фиксирующие элементы,5 кН нагрузочный элемент, и остановки/зажимы.

Вопрос 7: Какой источник питания требуется?
Однофазный переменный ток 220В 50Гц 5А.

Справочный документ: BIFMA X5.1-2017 Проверка вращения

(а) Стул должен быть прикреплен к платформе. Сидение или платформа должны быть прикреплены к вращению.

b) Если сиденье регулируется, настроить его на максимальное положение сидения.

c) На сиденье должно быть помещено груз весом 122 кг (270 фунтов), так что центр тяжести груза находится на расстоянии от 51 до 64 мм (2 до 2,5 дюйма) вперед от центральной линии оси вращения, как показано на рисунке 1.

d) Устройство для крутящихся велосипедов должно регулироваться таким образом, чтобы вращаться меньше из следующего: доступный диапазон вращения или 360 градусов ± 10 градусов. Если доступный диапазон вращения меньше 360 градусов,вращение испытательной машины должно регулироваться таким образом, чтобы вращающийся механизм касался, но не отменял тормоза;Ротация может быть двусторонней или однонаправленной.

e) Для стульев, которые вращаются на 360 градусов, один цикл - это одно полное вращение. Для стульев, которые вращаются менее чем на 360 градусов, один цикл - это вращение от одной остановки к другой.

f) Сидение или платформа вращаются в течение 60 000 циклов со скоростью от 5 до 15 оборотов в минуту.

g) Если высота сиденья регулируется, установьте ее в самое низкое положение.

h) Для всех стульев продолжить испытание еще 60 000 циклов, в общей сложности 120 000 циклов.

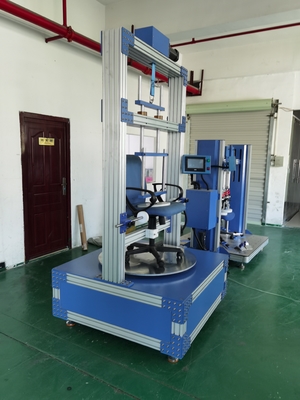

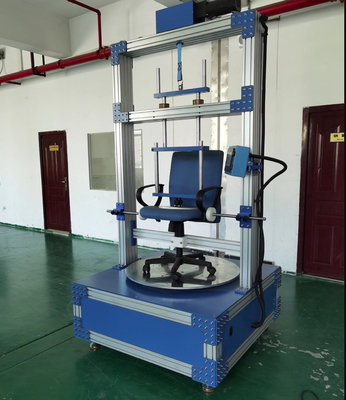

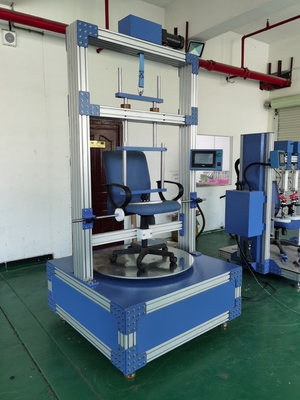

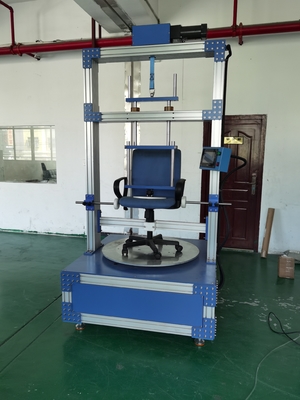

Испытательное изображение:
