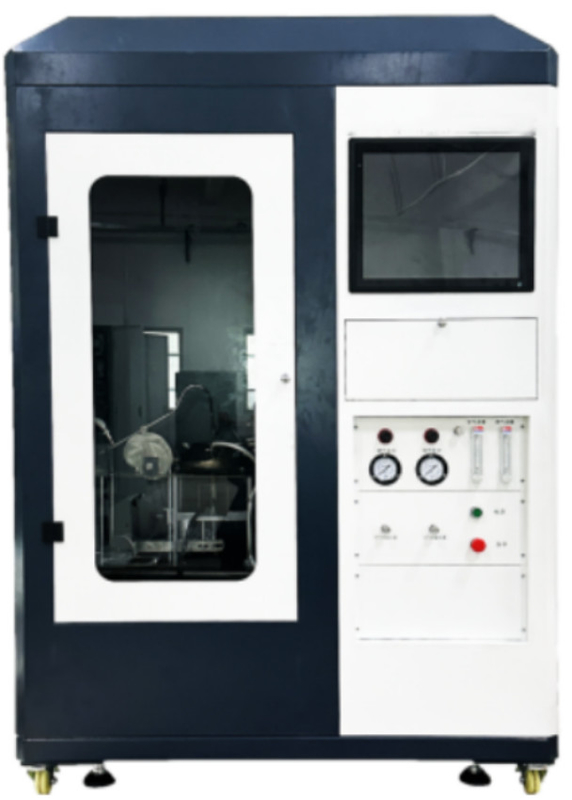

Модель управления ПК ISO 5657 Испытатель воспламеняемости строительных материалов

SL-FL56 Строительный материалИспытатель производительности зажигания

1.Введение в машину

Он подходит для испытания воспламеняемости огневой поверхности материалов.Композиты или компоненты, толщина которых не превышает 70 мм при размещении горизонтально в определенных условиях теплового излученияОн может быть использован для оценки материалов облицовки стен и потолков, напольных систем, наружного облицовки и теплоизоляционных материалов для воздуховодов и т. д. В конкретном сценарии пожара,огневое состояние изделия может быть точно описано;, так что результаты испытаний могут отражать эффективность сгорания продукта при фактическом использовании, а испытание может различать материалы, которые легко воспламеняются, и материалы, которые не легко воспламеняются,помогает различать пожарную опасность материала.

2Стандарт испытаний

ISO 5657

3Характеристика машины

Часть управления использует программирование PLC, компьютер, высокоточную плату, управление модулем, управление PID, сбор и обработка сигнала с использованием 16-разрядной высокоточной платы, уровень точности может достигать 1%,стабильная производительность, хорошая повторяемость. Интерфейс управления компьютером: 3.2 Использование высококачественного оборудования и инструментов (Labview) профессиональное программное обеспечение для разработки, интерфейс является строгим, высокая степень автоматизации,Все бюрократические процедуры были интегрированы в компьютер.Процесс контроля испытаний может просматривать данные испытаний в режиме реального времени, которые могут реализовать автоматическое сбор и обработку данных,Программное обеспечение для сохранения данных и определения результатов вывода 3.3Пропан 3.4 система подачи воздуха, воздух и пропан через регулирующий клапан, фильтры, потокомер,контрольный клапанУправление потоком пропана и воздуха в пилотный огонь с помощью более точно контролируемого масс-текстометра. 3.5 согласно GB/T14523-2007 8 раздел и раздел 8 ISO5657-1997 "испытание должно быть в основном нет воздуха или иметь щит для защиты окружающей среды, скорость окружающего воздуха испытательного аппарата не должна превышать 0,2 м/с. Оператор должен избегать повреждения продуктов сгорания и удалять выделяемый дым,но не должны образовывать выхлопную трубу над блокомРазработка подходящей коробки не только для обеспечения того, чтобы скорость воздушного потока не влияла на испытание, но и для эффективного выпуска дыма.

4Технический параметр

4.1 Вся машина: состоит из радиационного конуса, устройства зажигания, сопла, механизма пластинки давления и опорной рамы, температурного регистратора, газовой системы, захвата и обработки сигнала, компьютера и т.д.

4.2 стойки для образцов, пластины и пластинки давления: 2 стойки для образцов и приспособления для других частей изготовлены из стойки из нержавеющей стали толщиной стенки 1,5 мм,Размер квадратной стальной трубы 25 мм х 25 мм, общий размер 275 мм * 230 мм.

4.2.2 защитный щит длиной в 220 мм, толщиной в 4 мм.Горизонтальная защитная доска закреплена на 260 мм над базовой рамой четырьмя штативами диаметром 16 мм, установленными на углу защитной доскиВ центре доски вырезается круговое отверстие диаметром 150 мм, а верхний край отверстия вырезается в раковину, имеющую 45° к горизонтальной плоскости и ширину 4 мм.Установка стойки для хозяйств имеет длину 2 корней меньше 355 мм, 20 мм в диаметре стальной вертикальной руководящей стойки, установленной соответственно в середине опорной рамы на каждой короткой стороне.между двумя вертикальными направляющими стержнями установлен горизонтальный регулирующий стержень размером 25×25 мм.

4.2.3 Регулирующий стержень может скользить по направляющему стержню или быть вручную закручен в определенное положение с помощью винтов. Регулирующий стержень снабжен вертикальным отверстием в центре.используется для крепления вертикального скользящего стержня диаметром 12 мм и длиной 148 ммНа скользящий стержень помещается квадратная прессовая плита с длиной стороны 180 мм и толщиной 4 мм.Плита давления толкает нижнюю нижнюю поверхность защитной пластины через вращающейся руки баланса, который устанавливается под горизонтальной регулирующей стойкой и против нижнего конца вертикальной скользящей стойки.

4.2.4 В одном конце вращающейся руки на узле нижнего конца вертикального слайдера расположен ролик, а в другом конце установлен регулирующий валансер.Противовес может сбалансировать образцы различного качества и может применять постоянное давление 20N между образцом и защитной пластинойВо время испытания, поскольку образец может разрушаться, смягчаться и плавиться, обеспечивается устройство регулирования и позиционирования для ограничения движения пластинки давления вверх, максимальное расстояние составляет 5 мм.и подложку можно использовать между пластинкой давления и защитной пластинкой

4.3 Конус излучения

4.3.1 Конус излучения: номинальная мощность 3 кВт, интенсивность излучения: 10 кВт/м2 ~ 70 кВт/м2 нагревательный элемент, длина нагревательного элемента 3500 мм, диаметр трубы из нержавеющей стали 8,5 мм,он завернут в форму круглого стола и установлен в защитную оболочкуОбщая высота оболочки составляет (75±1) мм, внутренний диаметр верхней части - (66±1) мм, а внутренний диаметр нижней части - (200±3) мм.Внутренняя и наружная толщина щита составляет 1 мм нержавеющей стали, средний клип толщиной 10 мм, а номинальная плотность - 100 кг/ м2 керамического изоляционного волокна.Нагревательный элемент прочно закрепляется на внутренней поверхности защитного крышка через стальную иглу, и 4 зажимы устанавливаются на равных расстояниях по окружности защитного крышка, чтобы предотвратить случайное расслабление электрической тепловой трубы в нижней части защитного крышка.При выдвижении вертикально, нагревательный элемент раны блокирует не более 10% площади открытия в верхней части щита.
