BS 6387 & IEC60331-11 Механический испытатель устойчивости проводов и кабелей к огню

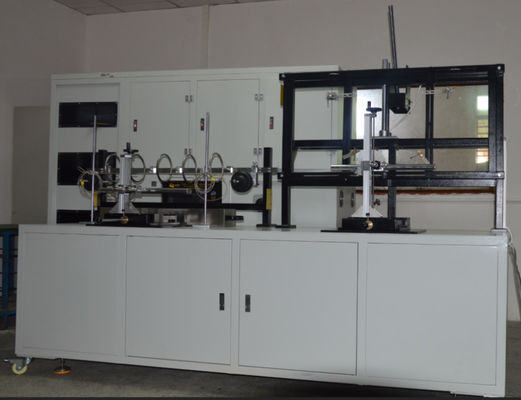

SL-7606 Противопожарный механический ударный тестер для проводов и кабелей

Применение

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output
соответствующий температуре не менее 750 ̊C или огню с ударом при температуре не менее 830 °C.

Стандарты испытаний

BS 6387, IEC 60331 ((Требования клиента)
IEC:IEC 60331-11&12:2002, IEC 60331-21 ~ 23:1999
IEC 60331 Испытание электрических кабелей в условиях фира Целостность цепи
IEC 60331 Часть 11 Огонь один при температуре пламени не менее 750 ̊C
IEC 60331 Часть 21 Кабели номинального напряжения до 0,6/1 кВ и с включением
IEC 60331 Часть 12 Огонь с ударом при температуре пламени не менее 830 ̊C
IEC 60331 Часть 31 Огонь с ударом Кабели номинального напряжения до и включая 0,6/1 кВ

Размер: 1750 мм (В) x 680 мм (Д) x 1400 мм (В); Вес:160 кг

Состав оборудования

1) Противодействие огню
2) Устойчивость к огню и воде
3) Сопротивление огню Механический удар

BS 6387 2013 года

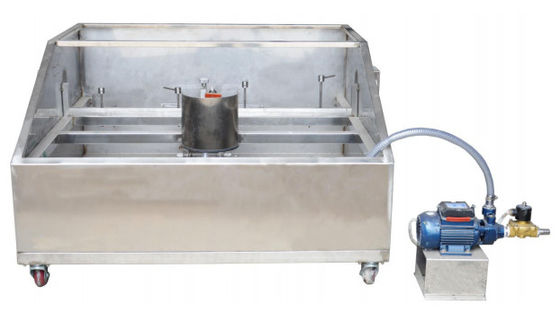

Устройство для распыления воды

Протокол W по огнестойкости с водой

Устройства

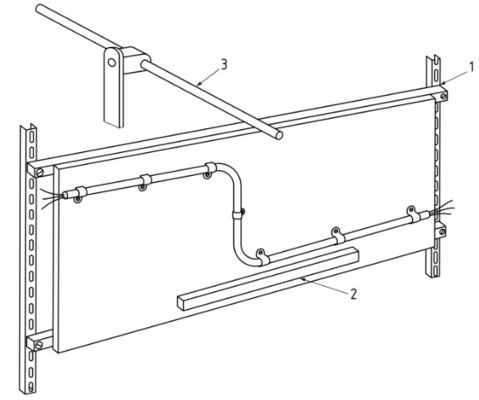

Устройство для механического удара

Протокол Z по огнестойкости при механическом ударе

Устройства




Характеристика машины

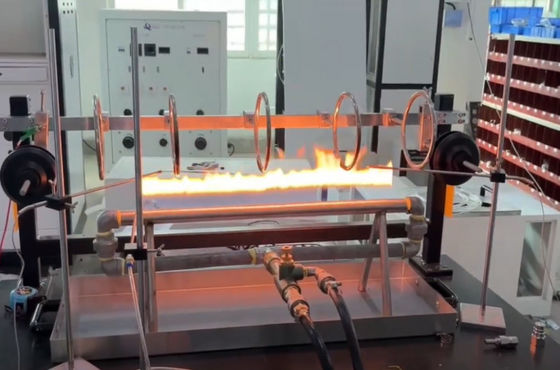

1Устройство поддержки образца должно быть таким, чтобы оболочка или защищенный конец кабеля или образца кабеля поддерживались горизонтально.Один конец образца зажимается фиксированной застежкой, чтобы предотвратить движениеСредняя часть кабеля поддерживается двумя металлическими кольцами, расположенными в 300 мм друг от друга.Металлическое кольцо и другие металлические части поддерживающего устройства хорошо заземленыВнутренний диаметр металлического кольца составляет около 150 мм, и используется круглый стержень диаметром 10±2 мм.

2Источник зажигания - это американский горелка с пропанной лентой AGF с длиной сопла 500 мм и сопла
Номинальная ширина 15 мм. Дзюзел имеет три ряда с разрозненным номинальным диаметром 1,32 мм и расстоянием в 3,2 мм. Есть один по каждой стороне дзюзеля.Небольшие отверстия служат в качестве направляющих отверстий для
поддерживать сгорание пламени, а допустимость измерений составляет ± 5%;

3Импортированный регулятор массового потока регулирует поток газа и воздуха, а точность чтения не менее 1,5%;
4Импортированный клапан снижения давления может обеспечить давление на выходе 0,1 МПа±3 МПа;
5. Импортированный датчик давления, может обеспечить диапазон давления 0-200kpa;
6. Импортированная термопарка Omega диаметром 1,5 мм для калибровки температуры горелки;
7. Может установить время испытания сгорания, и автоматически отключить газ;
Стандартное программное обеспечение для испытаний, может отображать температуру калибровки горелки, поток пропана, поток воздуха;
9. Испытание применяется к кабелям с номинальным напряжением 0,6/1,0 КВ и ниже;
Во время испытания ток, используемый для проверки непрерывности, должен проходить через все
Этот ток обеспечивается трехфазным звездным трансформатором.
трансформатор имеет достаточную мощность для поддержания требуемого испытательного напряжения при допустимом течении тока.
На другом конце образца каждый проводник или каждый набор проводников подключается к указательному устройству.
(ЛЕД-индикатор) для формирования тока, с помощью которого данные могут быть получены в компьютерном программном обеспечении;
11. Настройка напряжения может быть введена компьютером, автоматически устанавливать значение напряжения. напряжение также может быть тонко настроен через кнопки панели;

12Защита от тока испытательной схемы использует предохранитель и соответствует типу D II, указанному в GB 13539.5.
Защитные устройства по стандарту 2А. Легко заменяются. И используют импортные миниатюрные выключатели для защиты каждой испытательной схемы;
13Данные тока и напряжения испытательного кабеля проходят через вторичный прибор, показанный в цифровом виде, точность испытательного тока составляет 0,001A, а фактический ток равен 0.25A - лучший испытательный ток;

14. Данные измерений всех токов и напряжений в режиме реального времени собираются компьютером и генерируют кривые тока и напряжения,показывающие кривые тока и напряжения каждого кабеля в условиях пожараДальнейший анализ кабеля в зависимости от времени пожара может быть проведен.Окончательные данные хранятся в компьютерной базе данных, и для легкого доступа создается стандартный отчет.;

15. калибровка температуры пламени перед испытанием, калибровка импортированной бронированной термопары, калибровочная температура собирается компьютером в течение не менее 10 минут,и режим огня выбран в компьютереВ соответствии с режимом подачи огня компьютер выполняет устойчивое отбор проб и расчет разницы в соответствии с собранной температурой и выдает отчет о проверке.Сохранить отчет и сохранить его в базе данных для обеспечения надежности и авторитета проверки;

16Во время испытания газ и вспомогательный воздух являются регуляторами массового потока, и вентури смешивается,
Компьютер автоматически управляет клапаном потока, и данные записываются в реальном времени в базе данных.
Компьютер автоматически контролирует соотношение газа и вспомогательного воздуха, чтобы сделать сгорание полностью, производя
устойчивое пламя и стабилизация температуры пламени;
17Когда цепь заряжается нормально, каждая цепь принимает импортный индикаторный свет.Компьютер.
автоматически определяет текущее состояние и управляет звуковой и световой сигнализацией.

Применение: огнеиспытатель провода и кабеля используется для проверки огнестойкости кабеля для проводки или сетки,
и сжигается в пламени не менее 750°C и 950°C для проверки целостности кабеля для поддержания цепи.

Основные параметры

1Источник тепла: горелка с пропанным газом ленточного типа
2.Устроен с 3 рядами поперечных отверстий, средняя передняя ширина горелки: 15 мм, диаметр отверстия: 1,32 мм,
Расстояние между центрами: 3,2 мм.
3Полированный ряд отверстий в пилотном отверстии для сохранения пламени на обеих сторонах пластинки горелки.
4.Два термопары установлены горизонтально, на расстоянии 45 мм слева и справа от центральной линии горелки для проверки температуры.
5Контроллеры массового потока для регулирования потока газа и воздуха, точность не менее 1,5%.
6Программное обеспечение может показать температуру калибровки горелки, пропан и скорость воздушного потока и т.д.
7.Текущий ток обеспечивается трехфазным звездным трансформатором с достаточной мощностью для поддержания требуемого испытательного напряжения, когда целостность цепи не может быть сохранена.
8. Индикатор соединения проводника (индикатор LED) для формирования тока.
Значение напряжения автоматически устанавливается программным обеспечением и регулируется панельным контроллером.
10Цифровое отображение данных тока и напряжения, точность тока 0,001A.
11Защита от тока с помощью предохранителя с 2А.
12Данные измерения в режиме реального времени всего тока и напряжения собираются компьютером, и кривые тока и напряжения генерируются.
13Когда целостность цепи не может быть сохранена, соответствующий индикаторный светильник выключается,
Компьютер автоматически определяет состояние и записывает время, и отправляет звуковую и световую сигнализацию.
