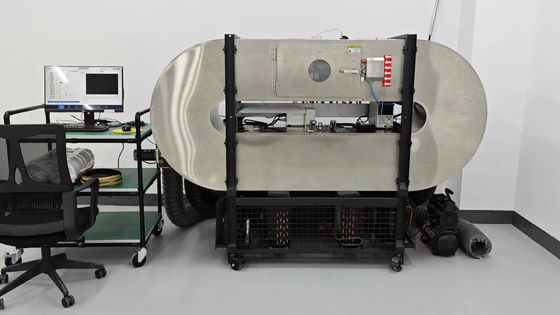

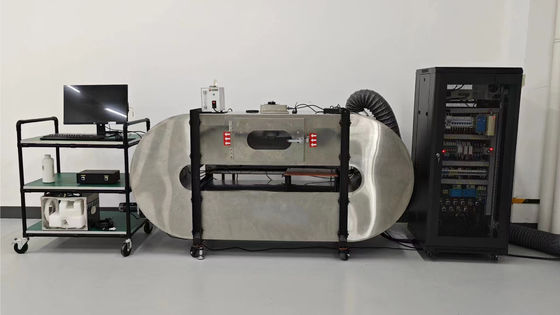

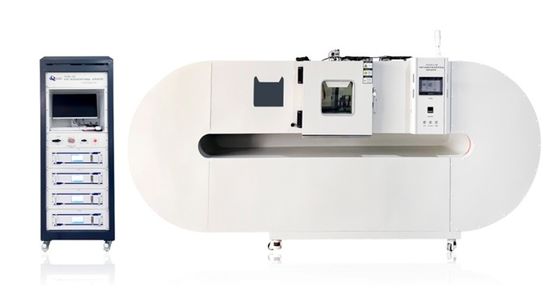

EN54-7/EN14604 Испытательный туннель детектора дыма

Введение продукта

I. Сфера применения:

1.1 Применимо к гражданским зданиям, установленным в соответствии с рассеянным светом,принцип светопередачи (фотоэлектрический принцип) работа сигнализации независимых сигнализаций обнаружения пожара с сенсорным дымом, точечные детекторы дыма для каждого функционального испытания.

1.2 Испытательные элементы:

1.2.1 Испытание порога ответа

1.2.2 Функциональное испытание

1.2.3 Испытание обратной полярности

1.2.4 Испытание при включении

1.2.5 Испытание повторяемости;

1.2.6 испытание ориентации;

1.2.7 Испытание консистенции;

1.2.8 Испытание потока воздуха;

1.2.9 Испытание на окружающем освещении;

1.2.10 Испытание на высокой температуре

II стандарт

2.1 Соблюдать требования EN54-7"Детекторы дыма точечного типа": EN14604

III основные технические характеристики:

3.1 кольцевая коробка: модульная конструкция, с датчиком с предварительным отверстием, специальным производственным интерфейсом с вытяжкой, с расширением и расширением пространства;

3.2 Контрольная часть: разработана GXWORKS2 и GOOLMAYHMI программным обеспечением для разработки, с четким и простым интерфейсом, она может автоматически определять сигнализацию, изменение воздуха, запись, автоматическое вращение угла,переключение скорости ветра, и т. д. и показывают параметры испытания, такие как скорость ветра, температура, концентрация и скорость повышения дыма;

3.3 Оптический дензитометр: отражающий, вибрационно-изоляционный дизайн, автоматическая нулевая коррекция, автоматическая коррекция отклонения измерения загрязнения дымом;

3.4 Испытательный дым: использование генератора жидких парафиновых аэрозолей. Единообразное распределение размеров частиц, стабильное производство дыма, размер частиц составляет более 90% от количества частиц дыма.Автоматическая генерация дыма, контроль скорости подъема дыма в замкнутом цикле контрольным хостом, автоматически удаляет оставшийся дым из трубопровода;

3.5 Ключ для ввода циркулирующего ветра, смешивания дыма и нагрева: шесть циркулирующих вентиляторов, вентилятор с использованием управления PWM, двухслойная плата смешивания дыма, нагревательный стержень управления SCR;

3.6 Моторизованная подъемная плита: управляется сервомотором, автоматически регулирующим азимут подъемной плиты дымовой установки, установленной с помощью адаптерной плиты;

3.7 Часть обмена выхлопным дымом и воздухом: управляется вентилятором высокого потока, с контрольным клапаном, управляемым посредством выполнения компьютерной программы;

3.8 Система всасывания воздуха: многослойный фильтр для обеспечения всасывания чистого воздуха в дымовую коробку;

IV. Основные технические параметры:

4.1 Состав прибора: он состоит из кольцевой коробки, устройства для производства дыма, испытательной зоны, измерения концентрации дыма, части регулирования воздушного потока и части измерения;

4.2 Испытательная коробка:

4.2.1 Состав: состоит из испытательной зоны, моторизированного подъемного диска, выхлопных газов и части обмена воздухом, части всасывания воздуха и части измерения;

4.2.2 Структура: герметическая конструкция коробки с закрытым контуром. Коробка состоит из трех слоев, внутренний слой - из алюминиевой фольги, средний слой - из изоляционного слоя из резины-пластика,и внешняя оболочка - высокотемпературная электростатическая краска для выпечки.

4.2.3 Спецификация: площадь испытания 425*425*1100 мм;

4.2.4 скорость воздушного потока: 0,8 м/с±0,1 м/с, 0,2 м/с±0,04 м/с, 1,0 м/с±0,2 м/с;

4.3 Устройство для производства дыма:

4.3.1 Испытательный дым: с использованием генератора жидкого парафинового аэрозоля;

4.3.2 размеры частиц: 0,2 - 1,0 мм, что составляет более 90% от количества частиц дыма;

4.3.3 Хорошая воспроизводимость и стабильность распределения размеров частиц;

4.3.4 Скорость впрыска испытываемого дыма в дымовую коробку: фотоэлектрический детектор (значение m): 0,015dBm-1 min-1≤Δm/Δt≤0,1dBm-1min-1;

4.3.5 Стабильность выработки дыма и испытываемого дыма: обеспечить стабильность испытываемого дыма путем мониторинга стабильности скорости подъема дыма dBm-1min-1;

4.3.6 Режим управления генерацией дыма:

4.3.6.1 Режим подъема дыма: постепенное увеличение концентрации дыма в соответствии с заранее установленной скоростью подъема дыма и коррекция скорости подъема дыма в процессе с закрытым циклом;

4.3.6.2 Режим постоянного дыма: сохранять значение концентрации дыма на заданном уровне после подъема дыма до постоянной концентрации,и скорость колебаний постоянной концентрации дыма не превышает ±00,01 дБ/м.

4.4 Измерение порога ответа:

4.4.1 Способ измерения: имеются оптические методы измерения;

4.4.2 Измерение порога ответа оптическим методом.

4.4.2.1 Принцип работы: при светочувствительном коэффициенте m (единственная дБ/м) сигнал детектора о давлении на плотность дыма, измеренный фотоэлектрическим детектором, т.е.со значением светочувствительного коэффициента m (единицы dB / m), формула расчета m = (10 / d) lg (P0 / P);

4.4.2.2 Оптическая длина измерения: не более 1,1 м;

4.4.2.3 Излучатель: длина волны луча 800 ~ 950 нм;

4.4.2.4 Время ответа (T90): ≤3 с;

4.4.2.5 Диапазон измерений: диапазон коэффициента уменьшения света 0,001 - 1,1 дБ/м;

4.4.2.6 Ошибка измерения: (m*5%±0,02) dB/m;

4.4.2.7 разрешение: 0,001 дБ/м;

4.4.2.8 Перед каждым измерением показания из измерительного прибора сравниваются с показаниями на чистом воздухе (нулевая точка), при этом погрешность измерения составляет ≤ 0,02 дБ/м;

4.4.2.9 Источник света: источник инфракрасного света 800-950 нм;

4.4.2.10 приемник: Япония Хамамацу кремниевая лампочка.

4.5 Испытание на высокой температуре:

4.5.1 Рабочая температура дымовых ящиков: температура комнаты ~ 70°C;

4.5.2 Скорость повышения температуры: < 1°C;

4.5.3 Нагревательная мощность: 3 кВт;

4.5.3 Однородность температуры: отклонение каждой области по поперечному сечению испытательной области ≤ 0,2 °C;

4.5.4 Запуск одной клавиши, автоматическая идентификация сигнализации, автоматическое завершение вращения угла, испытание порога холода, нагрев, сохранение тепла, испытание порога высокой температуры, запись, перезагрузка угла.Кривая температуры, можно просматривать кривую концентрации дыма, кривую повышающейся частоты дыма;

4.6 Устройство для зажигания:

4.6.1 Структура: шестигранная кубическая коробка с четырьмя непитьевыми поверхностями, облицованными на внутренней стороне блестящей алюминиевой фольгой;

4.6.2 Флуоресцентные лампы: каждая флуоресцентная лампа имеет мощность 30 Вт, температуру цвета 3200 К^-4200 К и диаметр около 380 мм. Они установлены на внутренней стороне каждой из четырех закрытых поверхностей;

4.6.3 детектор установлен в центре верхней поверхности шестигранника таким образом, чтобы свет мог достигать детектора сверху, снизу и боков;

4.6.4 Лампа: первое старение 100 ч после использования, использование 2000 ч после того, как лампа должна быть сброшена;

4.6.5 Внешние размеры: 380 * 380 * 380 мм.

4.7 Секция управления:

4.7.1 состоит из двух частей: сенсорного экрана и части управления компьютером;

4.7.2 Кривая испытания: кривая концентрации дыма, кривая повышающегося дыма;

4.7.3 Доступ к данным и их запись: автоматическое хранение данных испытаний, максимум 10000 единиц на единицу, может формировать отчет EXCEL;

4.7.4 Приобретение данных: состоит из карты сбора данных, температурного модуля, модуля AD;

4.8 Общая структура:

4.8.1 материал шасси: основной корпус из высококачественной стальной плиты, высокотемпературная электростатическая краска для выпечки;

4.8.2 Общие размеры: длина * ширина * высота 2600 мм * 820 мм * 1640 мм;

4.8.3 Материал коробки: USU304 # из нержавеющей стали, середина из 10 мм теплоизоляционного хлопка;

4.8.4 Способ крепления: оборудование поставляется с колесами (с тормозами), вся дымовая коробка может регулироваться с помощью общего подъема (150 мм)

4.8.5 Источник питания: AC220V, общая мощность 3,5 КВт.

4.9 Использование окружающей среды

4.9.1 Применимая температура окружающей среды: 13°C~35°C;

4.9.2 Применимая относительная влажность: 55% ± 20

4.9.3 Пол должен быть плоским и твердым;

4.9.4 окружающая вентиляция;

4.9.5 Антивибрационная, антисветовая среда
