Наименование марки: SKYLINE
Номер модели: SL-7601S
Могил: 1 комплект
Условия оплаты: Т/Т (50% депозит, 50% перед отправкой), аккредитив
Способность снабжения: 10 КОМПЛЕКТОВ В МЕСЯЦ
Детальная информация
Место происхождения:
Дунгуань, Гуандун, Китай
Сертификация:
UL1685-2018, ISO 9001
Стальная пластина верхней части лестницы:
610 х 610 х 3,2 мм
Источник воспламенения:
Ленточная пропановая горелка 341 х 30 мм, 242 отверстия.
Применимый стандарт:
УЛ 1685-2018
Расположение отверстий горелки:
242 отверстия диаметром 1,35 мм в 3 ряда в шахматном порядке (81/80/81)
Пропанный потокомер:
Массовый расходомер 230 мм3/с
Протокомер воздуха:
Массовый расходомер 1330 мм3/с
Внутренний размер камеры (ВxДxШ):
3353 х 2438 х 2438 мм
Оптически длина пути:
910 мм
Структура камеры:
Пластина из нержавеющей стали с теплоизоляционным слоем, внутренняя поверхность окрашена в черный цв
Источник света:
Кварцево-галогенная лампа PHILIPS, 100 Вт, 12 В постоянного тока, 2000-3000 лм
Световой детектор:
Кремниевый фотоэлемент
Башня сбора дыма:
Куб диаметром 914 мм на конической вершине с наклоном 40 градусов.
Выпускной короб:
SUS304, внутренний диаметр 405 мм x длина 5500 мм
Выпускной короб:
SUS304, внутренний диаметр 405 мм x длина 5500 мм
Тестовая лестница:
SUS304, 305 x 76 x 2400 мм, расстояние между перекладинами 25 мм
Объемный расход выхлопных газов:
0,65 +/- 0,5 м3/с
Объемный расход выхлопных газов:
0,65 +/- 0,5 м3/с
Двунаправленный зонд:
0-200 Па, точность +/- 1 Па
Двунаправленный зонд:
0-200 Па, точность +/- 1 Па
Датчик температуры:
Термопара в оболочке типа К, провод 1,5 мм (GB/T 16839.1-1997)
Система управления:
Программное обеспечение NI LabVIEW + карта сбора данных Advantech
Источник питания:
220 В/380 В, 50 Гц
Упаковывая детали:
Стандартный экспортный деревянный ящик с пленочной оберткой и буферным материалом
Поставка способности:
10 КОМПЛЕКТОВ В МЕСЯЦ
Выделить:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

Описание продукта

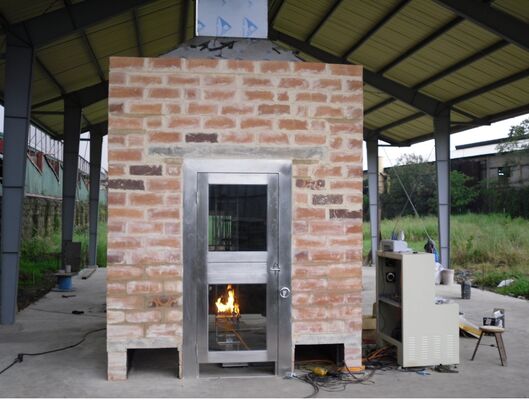

Оборудование для испытаний на распространение пламени и выделение дыма в вертикальных лотках по стандарту UL1685 для электрических и оптических кабелей SL-7601S
SL-7601S представляет собой полномасштабную систему для испытаний на пожар, которая оценивает характеристики вертикального распространения пламени и выделения дыма электрическими и оптическими кабелями в соответствии со стандартом UL 1685-2018 — Стандарт для испытаний на распространение пламени и выделение дыма в вертикальных лотках для электрических и оптических кабелей.
Область применения
  • Определение вертикального распространения пламени и выделения дыма кабелями и оптическими кабелями по стандарту горения FT4
  • Метод испытания: кабели вертикально закрепляются на лестнице и поджигаются; после испытания проверяется высота горения и выделение дыма
Основные технические параметры
Внутренние размеры камеры (В x Д x Ш)3353 x 2438 x 2438 мм
Конструкция камерыПластина из нержавеющей стали с теплоизоляционным слоем, черная окрашенная внутренняя поверхность
Дымосборная башняКубическая башня 914 мм, конический верх под углом 40°
Испытательная лестница (лоток)Лестница SUS304 305 (Ш) x 76 (Г) x 2400 (В) мм, расстояние между перекладинами 25 мм; верхняя стальная пластина 610 x 610 x 3,2 мм
Источник воспламененияПропановый ленточный горелка, нержавеющая сковорода 341 x 30 мм, 242 отверстия диаметром 1,35 мм в 3 смещенных ряда (81/80/81)
Расходомер пропана / воздухаМассовые расходомеры, пропан 230 мм³/с, воздух 1330 мм³/с
Оптическая системаИсточник света на кварцевой галогенной лампе (100 Вт, 12 В постоянного тока, 2000-3000 лм) и кремниевый фотоэлемент, оптический путь 910 мм; коэффициент пропускания света 0%-100%
Вытяжной каналSUS304, внутренний диаметр 405 мм x 5500 мм, прямой участок 3600 мм
Объемный расход вытяжки0,65 ± 0,5 м³/с
Двунаправленный зондДиапазон 0-200 Па, точность ±1 Па
Датчик температурыТермопара в оболочке типа K, диаметр провода 1,5 мм (GB/T 16839.1-1997)
Управление и сбор данныхПрограммное обеспечение NI LabVIEW и плата сбора данных Advantech; кривые в реальном времени, автоматическая запись и печать отчетов
Источник питания220 В / 380 В, 50 Гц
Состав системы
Испытательная камера, дымосборная башня, вытяжной канал, источник воспламенения, испытательная лестница, система оптических измерений и блок сбора и обработки данных.
