Наименование марки: SKYLINE
Номер модели: СЛ-1666
Могил: 1 комплект
Условия оплаты: Т/Т (50% депозит, 50% перед отправкой), аккредитив
Способность снабжения: 20 комплектов в месяц
Детальная информация
Место происхождения:
Дунгуань, Гуандун, Китай
Сертификация:
UL1666, ISO 9001
Применимый стандарт:
УЛ 1666
Камерные слои:
3 слоя, внутренний 1,22 х 2,44 м
Высота слоя:
Низ 1,22 м, первый 3,66 м, второй 2,24 м.
Материал камеры:
Стены кирпичные толщиной 203 мм, перекрытия бетонные 127-203 мм.
Межслойное отверстие:
305 х 610 мм, 203 мм от задней стенки, 102 мм от боковой стенки
Входные двери:
На первом и втором слоях
Внутреннее освещение:
Лампы высокотемпературные взрывозащищенные
Измерение температуры:
Термопара OMEGA типа K, США, 28 AWG, до 700 C, точность 0,1 C
центробежный вентилятор:
1,5 кВт
Управление скоростью вентилятора:
Тайваньский преобразователь частоты Taian
измерение расхода воздуха:
Двунаправленный расходомер с термопарой и микродатчиком перепада давления
Горелка:
Стальная головка горелки 1/2 дюйма, пластина для распространения пламени 6,4 мм (обработана на станк
Зажигание:
Воспламенитель из нитрида кремния, 24 В, нагревается до 800-1000 С за секунды.
Газовый поезд:
Редуктор Ito Mirai, Япония, электромагнитный клапан Yataike, фильтр Guilong, Италия, регулятор массо
массовый регулятор потока:
США ALICAT, 0–3,5 г/с, +/- 0,8 %, выход 0–5 В
Получение данных:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Тепловыделение горелки:
154,5 кВт, 30-минутный тест
инженерное сооружение:
Инфраструктура, предоставляемая заказчиком
Упаковывая детали:
Стандартный экспортный деревянный ящик с пленочной оберткой и буферным материалом
Поставка способности:
20 комплектов в месяц
Выделить:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Описание продукта

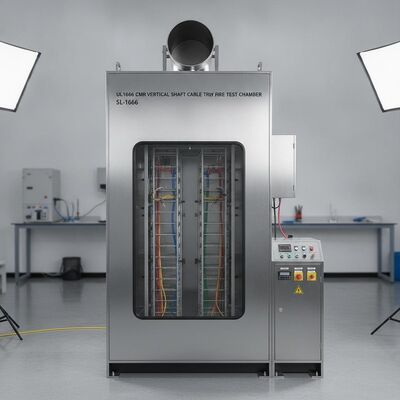

Камера для испытаний кабелей на огнестойкость UL1666 CMR для сертификации огнестойких кабелей
Камера для испытаний кабелей SL-1666 CMR имитирует условия горения нескольких кабелей, вертикально установленных в вентилируемой шахте, и оценивает их огнестойкость в соответствии с UL 1666. Успешные результаты оцениваются как класс CMR. Несколько образцов укладываются в вертикальную шахту, и горелка с тепловыделением 154,5 кВт
подается в течение 30 минут. Критерий прохождения: пламя не должно распространяться в верхнюю часть помещения высотой 12 футов, а температура не должна превышать 454,4 °C. Плотность дыма в этом испытании не учитывается. Камера для испытаний на горениеКонструкция камеры
3 слоя, внутренние размеры 1,22 x 2,44 м; нижний слой высотой не менее 1,22 м, первый слой высотой 3,66 м, второй слой высотой 2,24 м. Каждый слой имеет отверстия размером 305 x 610 мм.
Строительные материалы Стены из кирпича толщиной 203 мм, межэтажные перекрытия из монолитного бетона толщиной 127-203 мм.
Межэтажное отверстие 305 x 610 мм, 203 мм от задней стены и 102 мм от боковой стены.
Верхнее отверстие Вытяжное отверстие сверху для отвода дыма во время испытания.
Доступ и освещение Двери доступа на первом и втором этажах для установки образцов и термопар; внутреннее взрывозащищенное освещение для высоких температур.
Измерение температуры Термопара типа K производства US OMEGA, 28 AWG, рассчитана на температуру до 700 °C, точность 0,1 °C, мониторинг через программное обеспечение.
Примечание: гражданское строительство / инфраструктура предоставляется заказчиком. Система подачи воздуха
Центробежный вентилятор мощностью 1,5 кВт, обеспечивающий требуемый стандартом объем испытательного воздуха
Частотный преобразователь Taiwan Taian для регулирования скорости вентилятора и контроля объема воздуха в камере
  • Двунаправленный расходомер с термопарой и датчиком микроперепада давления для измерения и отображения входящего расхода воздуха
  • Источник воспламенения
  • Горелка: стальная головка горелки 1/2 дюйма с пластиной для распространения пламени из стали 6,4 мм, изготовленная на станке с ЧПУ по стандартным размерам
Воспламенение: воспламенитель из нитрида кремния, 24 В, нагревается до 800-1000 °C за десятки секунд; управление программным обеспечением
  • Система подачи газа
  • Газовая линия включает редуктор давления Japan Ito Mirai, электромагнитный клапан Taiwan Yataike, обратный клапан газа, газовый фильтр Italy Guilong, масловодоотделитель Taiwan Yataike и массовый расходомер газа US ALICAT, установленные в металлическом шкафу управления
Массовый расходомер: US ALICAT, диапазон 0-3,5 г/с, точность ±0,8%, выход 0-5 В, настраивается программным обеспечением
  • Время горения и другие параметры устанавливаются через программное обеспечение
  • Система сбора данных с компьютера
  • Платы сбора данных Taiwan Advantech: ADAM-4520, ADAM-4117, ADAM-4118 x2, с контроллером OMRON CP1H-XA40DR-A и температурным модулем CP1W-TS004. Визуализация: отображает 8 термопар на втором слое и 1 на первом слое, автоматически определяет, соответствует ли температура в камере требованиям перед испытанием, и отображает скорость воздуха и скорость вытяжки.
